Datasheet下载- 型号： 3434-0001T
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3434-0001T由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3434-0001T价格参考。3M3434-0001T封装/规格：未分类， 暂无。您可以下载3434-0001T参考资料、Datasheet数据手册功能说明书，资料中有3434-0001T 详细功能的应用电路图电压和使用方法及教程。
3M 3434-0001T 是一款矩形连接器，属于板载直连式线对板连接器，广泛应用于需要高可靠性和紧凑设计的电子设备中。其典型应用场景包括消费类电子产品（如平板电脑、笔记本电脑）、工业控制设备、医疗仪器以及通信设备等。该连接器支持精细间距设计，适用于空间受限的PCB布局，可实现稳定的信号传输和电源连接。由于3M在材料与制造工艺上的优势，3434-0001T具备良好的耐久性、抗振动和抗干扰能力，适合在复杂环境条件下长期运行。常用于主板与子板之间的直接连接，例如显示屏模块、传感器模组或扩展功能板的集成。其表面贴装（SMT）安装方式也便于自动化生产，提高组装效率与可靠性。总体而言，该型号适用于对连接稳定性、小型化和生产效率有较高要求的中高端电子系统。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN PCB 26 PIN .125" TIN集管和线壳 26P LO PRO 4 ROW TIN |
| 产品分类 | 矩形连接器 - 板载，直接线对板集管和线壳 |
| 品牌 | 3M Electronic Solutions Division |
| 产品手册 | |

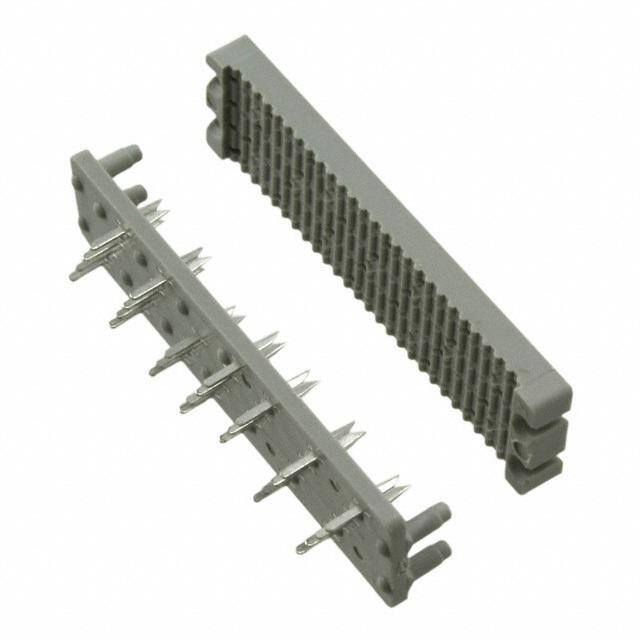

| 产品图片 |
|
| rohs | 否尚未确定供货商 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division 3434-0001T3400 |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4Xf6LXz6EVuQEcuZgVs6EVs6E666666--http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUn8_9l8tZev7qe17zHvTSevTSeSSSSSS-- |
| 产品型号 | 3434-0001T |
| 产品种类 | 集管和线壳 |
| 产品类型 | Connectors |
| 位置数量 | 22 |
| 其它名称 | 05400730285 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 单位重量 | 544.311 g |
| 商标 | 3M Electronic Solutions Division |
| 安装类型 | 通孔 |
| 安装风格 | - |
| 工厂包装数量 | 100 |
| 排数 | 4 |
| 排距 | 0.100"（2.54mm） |
| 板侧间距 | - |
| 标准包装 | 100 |
| 特性 | 馈通 |
| 电流额定值 | 1 A |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 端接类型 | Through Hole |
| 类型 | PCB |
| 系列 | 3400 |
| 线规 | 26-28 AWG，绞合或实心 |
| 节距 | 2.54 mm |
| 触头镀层 | 锡 - 铅 |
| 触头镀层厚度 | 200µin （5.08µm） |
| 触点材料 | Copper Alloy |
| 触点电镀 | Tin |
| 触点类型 | Pin (Male) |
| 连接器类型 | 带状缆线 |
| 针脚数 | 26 |
| 零件号别名 | 05400730285 80610029235 |
| 颜色 | 灰 |
