Datasheet下载- 型号： 307-056-500-202
- 制造商： EDAC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供307-056-500-202由EDAC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 307-056-500-202价格参考。EDAC307-056-500-202封装/规格：未分类， 暂无。您可以下载307-056-500-202参考资料、Datasheet数据手册功能说明书，资料中有307-056-500-202 详细功能的应用电路图电压和使用方法及教程。
EDAC Inc. 的型号 307-056-500-202 是一款卡边缘连接器（Edge Board Connector），专为印制电路板（PCB）边缘插接设计。该连接器采用直插式（Through-Hole）安装，202 针（2×101位）双排结构，带金属屏蔽罩与锁扣机构，支持高密度、高可靠性信号传输。 典型应用场景包括：工业控制领域的可编程逻辑控制器（PLC）扩展背板、自动化设备中的模块化I/O子卡接口；测试测量设备（如ATE自动测试设备）中功能板卡的快速插拔与热插拔兼容设计；通信设备（如基站基带单元或网络交换机线卡）的板级互连；以及医疗电子设备中需符合EMI/EMC要求的诊断模块接口。其坚固的机械结构和镀金触点（通常为Au 3μin）确保在振动、温变及频繁插拔环境下长期稳定接触，适用于严苛工况。 该型号不适用于高频高速串行协议（如PCIe Gen4+），但适合中低速并行总线（如ISA、LPC、自定义8–16位数据总线）、电源分配及混合信号（含模拟传感通道）的板间连接。用户需配合对应厚度（通常1.6mm）的FR-4 PCB边缘使用，并注意插拔力与对准公差以保障寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN CARDEDGE 56POS .156 X .200 |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | EDAC Inc |
| 数据手册 | |
| 产品图片 |
|

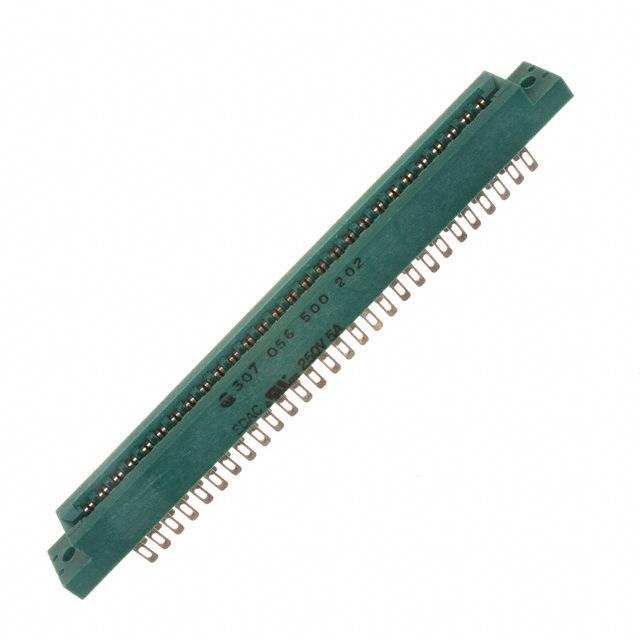

| 产品型号 | 307-056-500-202 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 307 |
| 产品目录绘图 |
|
| 位/盘/排数 | 28 |
| 公母 | 母头 |
| 其它名称 | EDC307560 |
| 包装 | 散装 |
| 卡厚度 | 0.062"（1.57mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 面板安装 |
| 工作温度 | -65°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑性聚酯 |
| 标准包装 | 25 |
| 法兰特性 | 齐平安装，顶开口，无螺纹，0.128"（3.25mm）直径 |
| 特性 | - |
| 端接 | 焊接孔眼 |
| 触头材料 | 铜，镍，锡合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | - |
| 读数 | 双 |
| 针脚数 | 56 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 绿 |
