Datasheet下载- 型号： 1N959B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1N959B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1N959B价格参考。Fairchild Semiconductor1N959B封装/规格：未分类， 暂无。您可以下载1N959B参考资料、Datasheet数据手册功能说明书，资料中有1N959B 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的1N959B是一款齐纳二极管，属于单齐纳二极管类别，标称齐纳电压为3.6V（在测试电流下），功率耗散能力为500mW。该器件广泛应用于需要稳定参考电压或过压保护的低功率电路中。 主要应用场景包括： 1. 电压基准源：在电源管理电路、模拟电路或ADC/DAC系统中，作为稳定的参考电压源，确保电路工作的一致性和精度。 2. 过压保护：常用于敏感电子元件（如集成电路、传感器）的输入端，防止因电压瞬变或浪涌造成损坏。当电压超过3.6V时，1N959B导通并钳位电压，保护后级电路。 3. 稳压电路：适用于低电流稳压需求，例如在小信号电路或嵌入式系统中为局部电路提供稳定电压。 4. 信号整形与电平钳位：在通信或信号处理电路中，用于限制信号幅度，防止信号超出允许范围。 1N959B具有响应速度快、封装小巧（通常为DO-35或类似玻璃封装）、可靠性高等优点，适合用于消费电子、工业控制、通信设备和汽车电子等领域的辅助电路中。由于其较低的齐纳电压和适中的功耗，特别适用于对空间和功耗敏感的设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 8.2V 500MW DO35 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

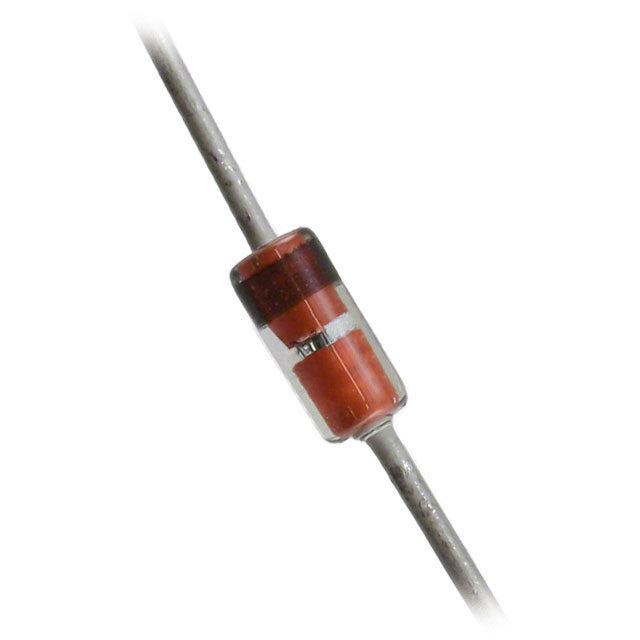

| 产品图片 |
|
| 产品型号 | 1N959B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 6.2V |
| 供应商器件封装 | DO-35 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 1,000 |
| 电压-齐纳（标称值）(Vz) | 8.2V |
| 阻抗（最大值）(Zzt) | 6.5 欧姆 |
