Datasheet下载- 型号： 1812SA561JAT1A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1812SA561JAT1A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1812SA561JAT1A价格参考。AVX1812SA561JAT1A封装/规格：未分类， 暂无。您可以下载1812SA561JAT1A参考资料、Datasheet数据手册功能说明书，资料中有1812SA561JAT1A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的1812SA561JAT1A是一款高可靠性、高温（-55℃～+175℃）、高压（500 VDC）的X7R多层陶瓷电容器（MLCC），封装尺寸为1812（4.5×3.2 mm），标称容量560 pF，容差±5%（J），采用Ag/Pd电极与耐高温端接，符合AEC-Q200标准（汽车级认证）。 其主要应用场景包括： - 汽车电子系统：用于发动机控制单元（ECU）、变速箱控制模块、车载电源转换器中的高频旁路、去耦及EMI滤波，尤其适用于高温引擎舱环境； - 工业电源与逆变器：在开关电源（SMPS）、DC-DC转换器、电机驱动器中承担高频噪声抑制与电压稳定功能； - 航空航天与井下设备：凭借宽温特性和高可靠性，适用于极端环境下的传感器信号调理电路、电源稳压及脉冲吸收； - 医疗设备：在便携式诊断仪器或高可靠性监护设备的隔离电源与精密模拟前端中提供稳定滤波。 该器件不适用于高纹波电流或强机械应力场景（如直接跨接大功率IGBT），亦非安规认证（Y/X类）电容，不可用于交流线路输入侧。典型应用需配合PCB合理布局以发挥其高频低ESL优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 560PF 1.5KV 5% NP0 1812 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

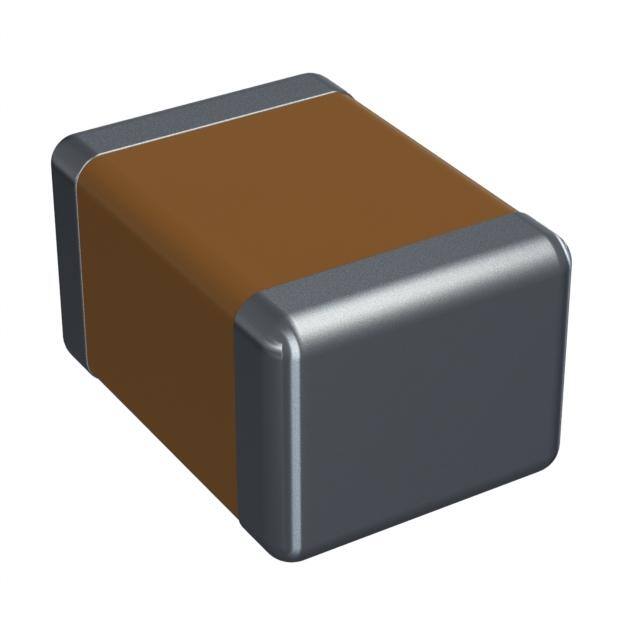

| 产品图片 |
|
| 产品型号 | 1812SA561JAT1A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.100"（2.54mm） |
| 大小/尺寸 | 0.177" 长 x 0.126" 宽（4.50mm x 3.20mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装/外壳 | 1812（4532 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 500 |
| 温度系数 | C0G，NP0 |
| 特性 | 高电压 |
| 电压-额定 | 1500V（1.5kV） |
| 电容 | 560pF |
| 等级 | - |
| 高度-安装（最大值） | - |
