Datasheet下载- 型号： 1776252-3
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1776252-3由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1776252-3价格参考。CORCOM/TYCO ELECTRONICS1776252-3封装/规格：未分类， 暂无。您可以下载1776252-3参考资料、Datasheet数据手册功能说明书，资料中有1776252-3 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity（泰科电子）型号为1776252-3的端子板属于线对板连接器，广泛应用于需要高可靠性和紧凑连接的电子设备中。该产品常用于工业自动化控制设备，如PLC模块、I/O接口单元和传感器系统，确保信号稳定传输。在通信设备中，它适用于路由器、交换机和基站模块，支持高速数据连接。此外，该端子板也常见于医疗仪器、测试测量设备及消费类电子产品中，满足对空间紧凑和连接可靠的双重需求。其坚固的设计和良好的电气性能，使其能在较宽温度范围和复杂电磁环境中稳定工作，适合对安全性与耐久性要求较高的应用场景。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | TERM BLOCK 3POS 45DEG ENTRY 5MM固定接线端子 3P 45 DEG ENTRY 5MM |
| 产品分类 | 接线板 - 线至板接线端子板 |
| 品牌 | TE Connectivity / AMP |
| 产品手册 | http://www.te.com/catalog/pn/en/1776252-3?RQPN=1776252-3 |

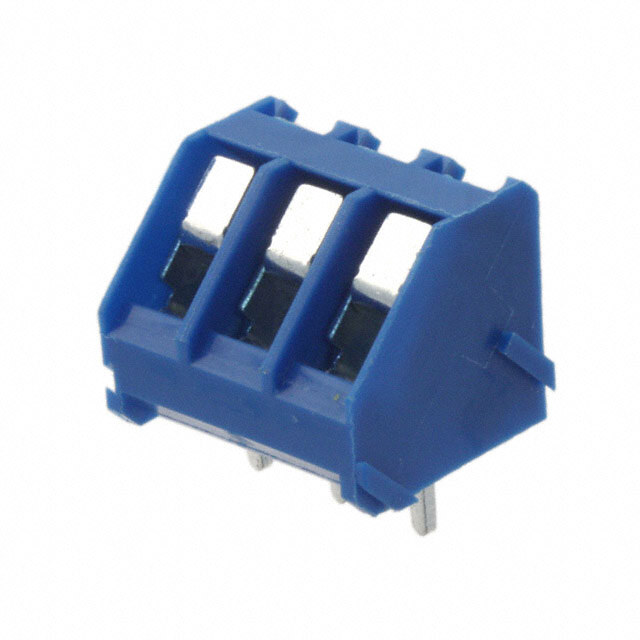

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定接线端子,TE Connectivity / AMP 1776252-3Buchanan |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1776252&DocType=Customer+Drawing&DocLang=Englishhttp://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1308389_EUROSTYLE_TERMINAL_BLOCKS&DocType=CS&DocLang=English |
| 产品型号 | 1776252-3 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=1776252-3&dest=stmt点击此处下载产品Datasheet |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24820 |
| 产品目录页面 | |
| 产品种类 | 固定接线端子 |
| 位置数量 | 3 |
| 其它名称 | 17762523 |
| 包装 | 散装 |
| 可燃性等级 | UL 94 V-0 |
| 商标 | TE Connectivity / AMP |
| 外壳材料 | Polyamide (PA) |
| 夹具材料-镀层 | - |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 导线方向 | 45 deg |
| 工作温度 | -55°C ~ 105°C |
| 工厂包装数量 | 350 |
| 扭矩-螺丝 | 0.45 Nm（4 Lb-In） |
| 标准包装 | 350 |
| 每级针脚数 | 3 |
| 特性 | 联锁（侧面） |
| 特色产品 | http://www.digikey.com/cn/zh/ph/te/Euroterminal.html |
| 电压 | 300V |
| 电压额定值 | 250 V |
| 电流 | 10A |
| 电流额定值 | 10 A |
| 电线端接 | 螺钉 - 提升笼式夹 |
| 端接类型 | Through Hole |
| 级别数 | 1 |
| 线规 | 14-22 AWG |
| 线规最大值 | 14 |
| 线规最小值 | 22 |
| 线规量程 | 22-14 |
| 节距 | 5 mm |
| 螺丝材料-镀层 | 钢，镀锌 - 镀铬酸盐 |
| 螺纹 | M2.6 |
| 触头材料-镀层 | 镀锡黄铜 |
| 触点材料 | Brass |
| 触点电镀 | Tin |
| 连接方法 | Screw |
| 配接方向 | 45°（135°）角度，带板 |
| 间距 | 0.197"（5.00mm） |
| 颜色 | Blue |
