Datasheet下载- 型号： 172237
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供172237由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 172237价格参考。Amphenol172237封装/规格：未分类， 暂无。您可以下载172237参考资料、Datasheet数据手册功能说明书，资料中有172237 详细功能的应用电路图电压和使用方法及教程。
Amphenol RF 型号 172237 是一款 SMA 母头转 N 型母头同轴适配器（SMA Female to N Female），属射频同轴连接器适配器类别。其典型应用场景包括： - 射频测试与测量系统：在频谱分析仪、网络分析仪、信号发生器等仪器间需连接不同接口标准（如设备端为SMA输出，被测件为N型输入）时，实现无缝转接，保障50Ω阻抗匹配和低反射（VSWR通常≤1.25@0–8 GHz）。 - 无线通信设备集成：用于基站、微波中继、5G小基站或射频前端模块的开发调试中，连接SMA封装的滤波器、功放或天线开关与N型接口的天线或馈线系统。 - 军用/航空电子系统维护：因Amphenol RF产品符合MIL-DTL-39012等规范，该适配器常用于雷达、电子战设备的现场校准与模块替换，支持宽温（-65°C 至 +165°C）及高可靠性要求。 - 实验室研发与EMC预兼容测试：在搭建射频传导/辐射测试链路时，快速桥接不同制式测试夹具与接收机，减少连接损耗与模式干扰。 该适配器采用黄铜主体镀镍/银、聚四氟乙烯（PTFE）绝缘体，具备优异的重复性、相位稳定性及抗振动性能，适用于DC–8 GHz频段，不推荐用于长期大功率连续传输（峰值功率受限于接触可靠性）。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN N JACK STR 50 OHM SOLDERRF连接器/同轴连接器 N STRAIGHT PLUG SOL .085 SEMI RIGID |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |

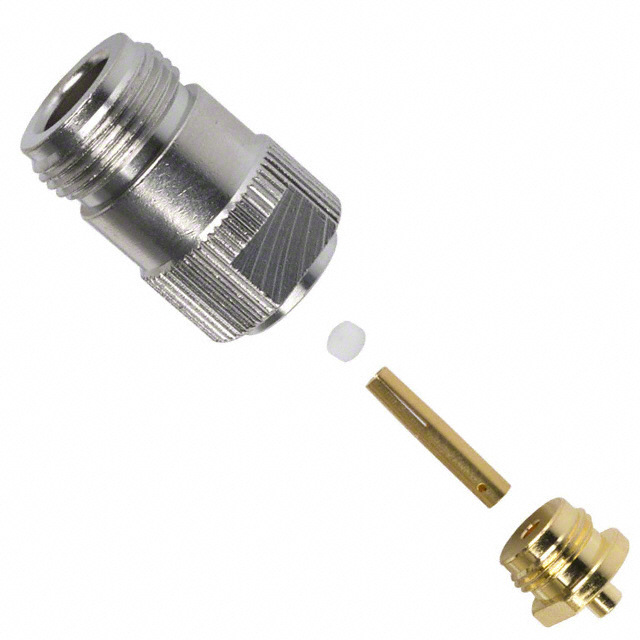

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 172237- |
| 数据手册 | |
| 产品型号 | 172237 |
| 中心触头材料 | 磷青铜 |
| 中心触头镀层 | 金 |
| 主体材料 | Brass |
| 主体类型 | Straight |
| 主体表面处理 | Copper-Tin-Zinc Alloy |
| 产品 | Connectors |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 焊接 |
| 其它名称 | ACX1164 |
| 包装 | 散装 |
| 单位重量 | 34.660 g |
| 商标 | Amphenol Connex |
| 型式 | Jack |
| 基体材料 | 黄铜 |
| 基体表面 | 白青铜 |
| 外壳颜色 | 银 |
| 安装类型 | - |
| 射频系列 | N |
| 工作温度 | -65°C ~ 165°C |
| 工作温度范围 | - 65 C to + 165 C |
| 方向 | Straight |
| 最大频率 | 11 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电压额定值 | 1.5 kV |
| 电缆类型 | RG-405/U, 0.085 Semi-Rigid |
| 电缆组 | RG-405（.085" 半刚性） |
| 相关产品 | /product-detail/zh/172317/ACX1487-ND/1989936/product-detail/zh/202102-10/ACX1448-ND/1989897/product-detail/zh/202102/ACX1172-ND/1011849 |
| 端接类型 | Cable - Solder |
| 系列 | Type N |
| 紧固类型 | 有螺纹 |
| 耦合器 | Threaded |
| 触头端接 | 焊接 |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 触点端接 | Solder |
| 运转周期 | 500 |
| 连接器样式 | N 型 |
| 连接器类型 | 插孔， 母形插口 |
| 阻抗 | 50 Ohms |
| 频率-最大值 | 11GHz |
| 额定电压 | 1500V |
