Datasheet下载- 型号： 153230-2020-RB
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供153230-2020-RB由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 153230-2020-RB价格参考。3M153230-2020-RB封装/规格：未分类， 暂无。您可以下载153230-2020-RB参考资料、Datasheet数据手册功能说明书，资料中有153230-2020-RB 详细功能的应用电路图电压和使用方法及教程。
3M 153230-2020-RB 是一款矩形连接器（针座/母插口），属于3M公司高可靠性板对板（Board-to-Board）互连解决方案系列。该型号为20位、双排、直插式（Vertical）表面贴装（SMT）母座，带加强型金属外壳与防误插设计，具备优异的机械稳定性、抗振动性能及耐环境性（符合RoHS，部分版本支持UL认证）。 典型应用场景包括： - 工业自动化设备（如PLC模块、I/O扩展板间的信号与电源连接）； - 医疗电子设备（如便携式监护仪、诊断成像子系统中需高接触可靠性的板级互联）； - 通信基础设施（基站射频单元、光模块控制板等对插拔寿命和EMI抑制有要求的场景）； - 汽车电子（车载信息娱乐系统、ADAS域控制器内部板间连接，满足AEC-Q200基础可靠性要求）； - 测试测量仪器（如自动测试设备ATE中的模块化背板接口，支持频繁插拔与信号完整性保障）。 其RB后缀通常表示“RoHS Compliant, Tape & Reel Packaging”，适用于自动化贴片产线。设计兼顾高密度布局与抗应力能力，适合在空间受限、存在轻微错位或热循环工况下长期稳定运行。不适用于大电流主电源传输（额定电流约1.0A/针），主要用于信号、低功率电源及数据总线（如UART、SPI、CAN-Light等）连接。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN 2MM SKT 30POS THRU-BRD SMD |
| 产品分类 | 矩形连接器 - 针座，插座，母插口 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4XfXl8z6EVuQEcuZgVs6EVs6E666666-- |

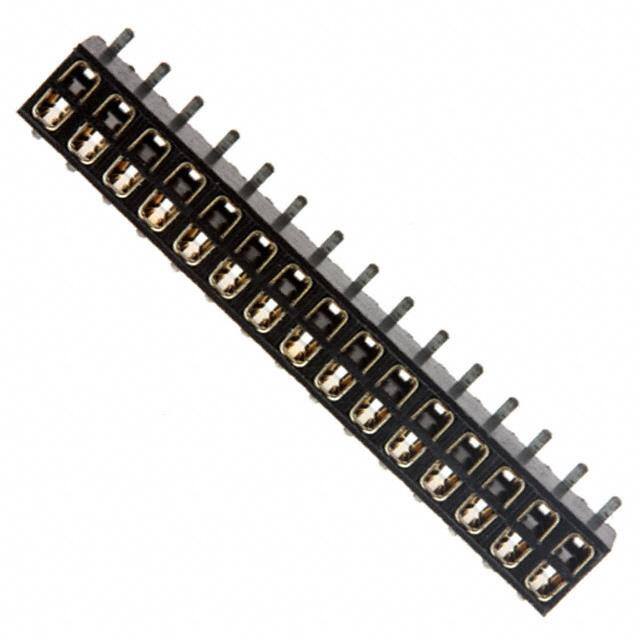

| 产品图片 |
|
| 产品型号 | 153230-2020-RB |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 1532 |
| 产品目录页面 | |
| 其它名称 | 05111166108 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 安装类型 | 表面贴装 |
| 排数 | 2 |
| 排距 | 0.079"（2.00mm） |
| 标准包装 | 126 |
| 特性 | 板导轨 |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 母形插口 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 插座，底部或顶部插入 |
| 配套产品 | /product-detail/zh/151230-7322-RB/151230-7322-RB-ND/2767216/product-detail/zh/957230-2000-AR-TP/957230-2000-AR-TP-ND/1850519/product-detail/zh/957230-5002-AR/957230-5002-AR-ND/1850509/product-detail/zh/957230-6002-AR/957230-6002-AR-ND/1850499/product-detail/zh/151230-8322-TB/151230-8322-TB-ND/1132192/product-detail/zh/151230-7322-TB/151230-7322-TB-ND/1132191/product-detail/zh/151230-7422-RB/3M1530-ND/949842/product-detail/zh/151230-8422-RB/3M1430-ND/949833/product-detail/zh/151230-7422-TB/3M1230-ND/229763/product-detail/zh/151230-8422-TB/3M1130-ND/229753 |
| 针脚数 | 30 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 黑 |
