Datasheet下载- 型号： 112659-75-12
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供112659-75-12由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 112659-75-12价格参考。Amphenol112659-75-12封装/规格：未分类， 暂无。您可以下载112659-75-12参考资料、Datasheet数据手册功能说明书，资料中有112659-75-12 详细功能的应用电路图电压和使用方法及教程。
Amphenol Industrial Operations 的型号 112659-75-12 是一款 75Ω 同轴射频适配器，属于 BNC 类型（通常为 BNC 公头转 BNC 母头，直式，镍镀层，具体以官方规格书为准）。其主要应用场景集中在75Ω 阻抗匹配的视频与广播信号传输系统中。 典型应用包括：闭路电视（CCTV）监控系统中摄像机、DVR/NVR 与同轴线缆之间的可靠连接；广播电视设备（如SDI视频源、调制器、分配放大器）间的临时转接或接口适配；测试测量场景中，用于示波器、视频分析仪等75Ω输入/输出端口的信号接入；以及安防、交通卡口、楼宇自控等工业视频采集系统的现场安装与维护。 该适配器具备良好的屏蔽性能、稳定插拔寿命（≥500次）及宽温工作范围（-40°C 至 +85°C），适用于工业环境。需注意：不可用于50Ω射频系统（如无线通信、WiFi、雷达），因阻抗不匹配会导致信号反射和驻波比（VSWR）升高，影响传输质量。 （注：实际接口类型与极性请以Amphenol官方数据手册为准，本型号后缀“75-12”明确标识其75Ω特性及系列编码。）
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |

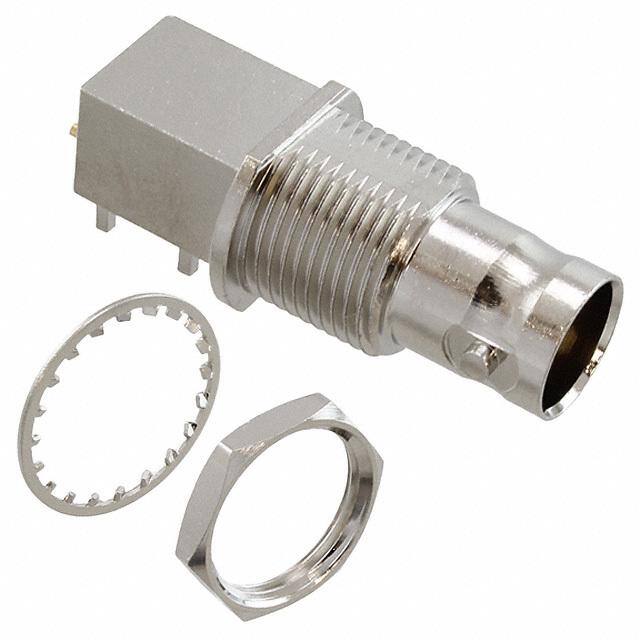

| 描述 | CONN BNC JACK R/A 75 OHM PCBRF连接器/同轴连接器 BNC RA BLKHD RECEP PCB MOUNT, 75 OHM |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 112659-75-12- |
| 数据手册 | |
| 产品型号 | 112659-75-12 |
| 中心触头材料 | 铜铍 |
| 中心触头镀层 | 金 |
| 主体材料 | Brass |
| 主体类型 | Right Angle |
| 主体表面处理 | Nickel |
| 产品 | PCB Connectors |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 焊接 |
| 其它名称 | ACX2295 |
| 包装 | 散装 |
| 商标 | Amphenol Connex |
| 型式 | Jack |
| 基体材料 | 黄铜 |
| 基体表面 | 镍 |
| 外壳颜色 | 银 |
| 安装类型 | - |
| 射频系列 | BNC |
| 工作温度 | -65°C ~ 165°C |
| 工作温度范围 | - 65 C to + 165 C |
| 方向 | Right Angle |
| 最大频率 | 4 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电缆组 | - |
| 端接类型 | PCB - Through Hole |
| 系列 | BNC |
| 紧固类型 | 插销锁 |
| 耦合器 | Bayonet |
| 触头端接 | 焊接 |
| 触点材料 | Beryllium Copper |
| 触点电镀 | Gold |
| 触点端接 | Solder |
| 运转周期 | 500 |
| 连接器样式 | BNC |
| 连接器类型 | 插孔， 母形插口 |
| 阻抗 | 75 Ohms |
| 零件号别名 | 112659-75-12 |
| 频率-最大值 | 4GHz |
| 额定电压 | 500V |
