Datasheet下载- 型号： 1.5KE91AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE91AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE91AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE91AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE91AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE91AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE91AE3/TR13 是 Microsemi Corporation（现已被 Microchip 收购）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值为 91V，钳位电压约 124V（在峰值脉冲电流 Ipp ≈ 12.1A 下）。 其主要应用场景包括： - 电源输入端口保护：用于工业电源、通信设备、医疗仪器等的直流输入端（如 72V 或 80V 系统），防止雷击感应浪涌、开关噪声或电源反接引起的过压损伤； - 继电器/电磁阀驱动电路保护：吸收感性负载关断时产生的反向电动势（flyback voltage），避免损坏驱动MOSFET或IC； - 通信接口防护：配合共模电感及气体放电管，用于 RS-485、CAN 总线等中高压差分接口的一级或二级浪涌防护（需结合系统等级设计）； - 电机控制板与PLC模块：在H桥驱动、编码器信号线等易受EMI干扰部位提供快速（响应时间 < 1ps）、低钳位的过压箝位保护。 该器件采用 DO-201AD 封装，具备高可靠性、低漏电流和符合 AEC-Q200（部分批次）及 UL 94V-0 阻燃标准，适用于宽温工业环境（–65°C 至 +175°C）。注意：作为单向TVS，仅适用于直流或单极性信号路径，不可用于交流线路直接跨接保护。实际应用中需配合保险丝或PTC实现过流协同保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 77.8VWM 125VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

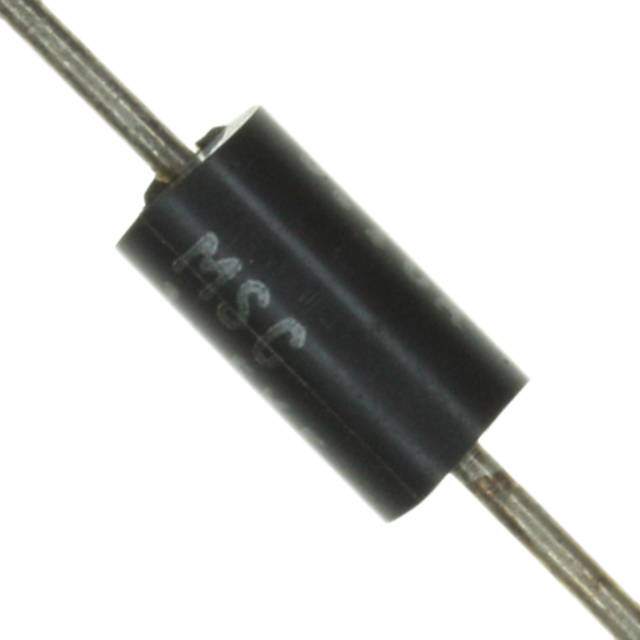

| 产品图片 |
|
| 产品型号 | 1.5KE91AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE91AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 86.5V |
| 电压-反向关态（典型值） | 77.8V |
| 电压-箝位（最大值）@Ipp | 125V |
| 电流-峰值脉冲(10/1000µs) | 12A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
