Datasheet下载- 型号： 1.5KE75AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE75AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE75AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE75AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE75AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE75AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE75AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值约 75V（VRWM ≈ 64.4V，VBR = 67.5–79.8V），钳位电压约 121V（IPP=12.4A 时）。 其主要应用场景包括： - 电源输入端口保护：用于工业电源、通信设备或嵌入式系统中，防护雷击感应浪涌（如 IEC 61000-4-5 Level 3/4）、开关噪声及感性负载反电动势； - 直流供电线路防护：如 48V 通信电源、PoE 设备、安防摄像头供电线，防止过压损坏后级 DC-DC 转换器或 MCU； - 信号线辅助保护：虽非低电容器件，但在对速度要求不高的控制总线（如 RS-232/RS-485 的电源侧或使能端）可配合 GDT 或压敏电阻构成多级防护； - 汽车电子外围电路（需确认AEC-Q认证状态；该型号为工业级，非车规，故限用于车载非关键模块的电源输入缓冲）； - 仪器仪表与工控设备：在 PLC 模块、传感器接口等易受 EFT（电快速瞬变）干扰的场合，提供可靠的一次性过压钳位。 注意：该器件为通孔（DO-201AD）封装，TR13 表示卷带包装，适用于自动插件；使用时需确保 PCB 布局短而宽，接地路径低感，并配合保险丝实现过流协同保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 64.1VWM 103VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

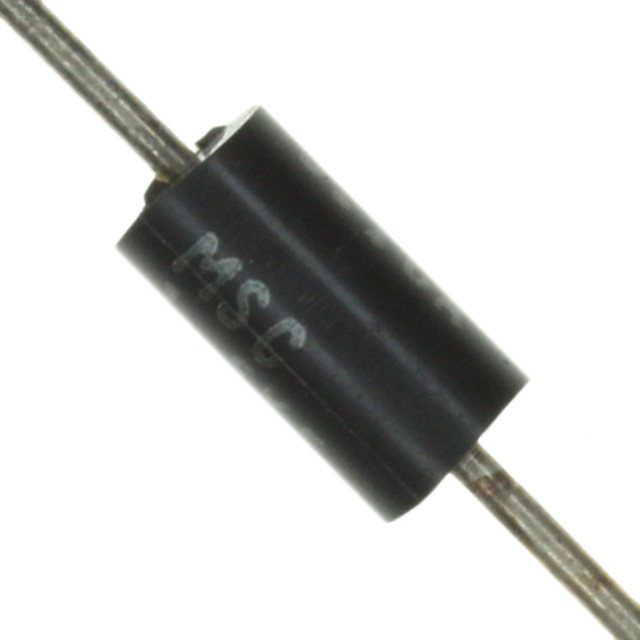

| 产品图片 |
|
| 产品型号 | 1.5KE75AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE75AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 71.3V |
| 电压-反向关态（典型值） | 64.1V |
| 电压-箝位（最大值）@Ipp | 103V |
| 电流-峰值脉冲(10/1000µs) | 14.6A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
