Datasheet下载- 型号： 1.5KE11AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE11AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE11AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE11AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE11AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE11AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE11AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值为 11.1V（最小10.6V，最大11.6V），钳位电压约18.2V（在峰值脉冲电流 Ipp=82.4A 条件下）。 其主要应用场景包括： - 电源输入端口保护：用于直流电源适配器、工业电源模块或嵌入式系统供电入口，抵御雷击感应浪涌、开关电源噪声及负载突变引起的瞬态过压。 - 通信接口防护：适用于 RS-232/RS-485、CAN 总线等低速接口的初级 ESD 和浪涌防护（需配合共模扼流圈或限流电阻使用）。 - 汽车电子辅助电路：在 12V 车载系统中保护微控制器、传感器供电或信号线（符合 AEC-Q101 基础可靠性要求，但需确认具体批次认证状态）。 - 消费类与工业设备：如机顶盒、安防摄像头、PLC 模块等对成本敏感且需基础浪涌防护（IEC 61000-4-2 ±30kV 接触放电、IEC 61000-4-5 4kV/2Ω 组合波）的应用场景。 该器件采用 DO-201AD 封装，通孔安装，适合高能量吸收需求；TR13 表示卷带包装（13英寸卷盘），便于自动化贴装。需注意：单向结构仅适用于直流正向偏置电路，反向应用前须加串联二极管或改用双向型号（如 1.5KE11CAE3）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 9.4VWM 15.6VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

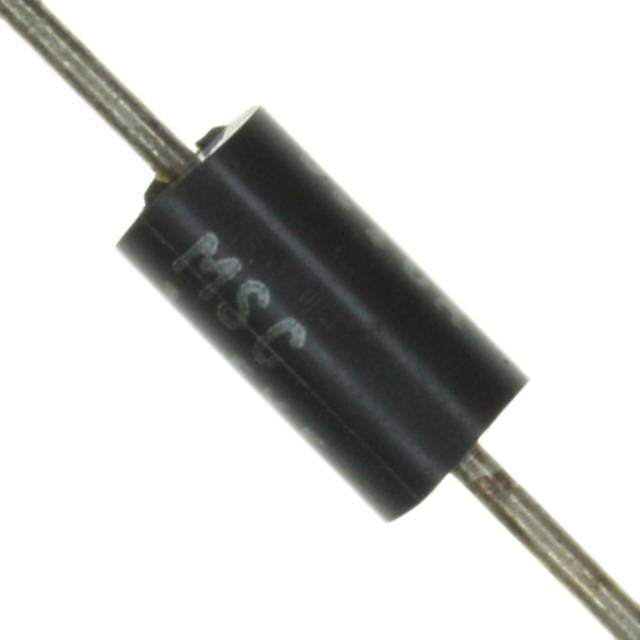

| 产品图片 |
|
| 产品型号 | 1.5KE11AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE11AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 10.5V |
| 电压-反向关态（典型值） | 9.4V |
| 电压-箝位（最大值）@Ipp | 15.6V |
| 电流-峰值脉冲(10/1000µs) | 96A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
