Datasheet下载- 型号： 1-5221185-5
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1-5221185-5由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1-5221185-5价格参考。CORCOM/TYCO ELECTRONICS1-5221185-5封装/规格：未分类， 暂无。您可以下载1-5221185-5参考资料、Datasheet数据手册功能说明书，资料中有1-5221185-5 详细功能的应用电路图电压和使用方法及教程。
型号为1-5221185-5、品牌为TE Connectivity AMP Connectors的同轴连接器（射频）适配器，主要用于射频信号传输系统中不同接口类型之间的连接转换。该适配器具备良好的电气性能和可靠的机械结构，适用于通信设备、无线基站、测试测量仪器、雷达系统及工业射频设备等场景。其典型应用包括在射频测试过程中连接不同类型的射频电缆组件（如BNC、TNC、SMA等接口），确保信号在高频环境下低损耗、低反射地传输。该产品支持宽频带工作，适用于需要高稳定性和抗干扰能力的射频环境，广泛应用于电信、航空航天、国防电子和自动化测试系统中。由于其坚固的设计和优异的屏蔽性能，也适合在振动、湿度或温度变化较大的工业环境中使用。此外，在研发实验室和生产测试产线中，该适配器常用于快速搭建射频链路，提升测试灵活性与效率。总之，1-5221185-5是一款高性能射频适配器，适用于对信号完整性要求较高的多种工业和技术领域。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-5221185-5&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件连接器 |

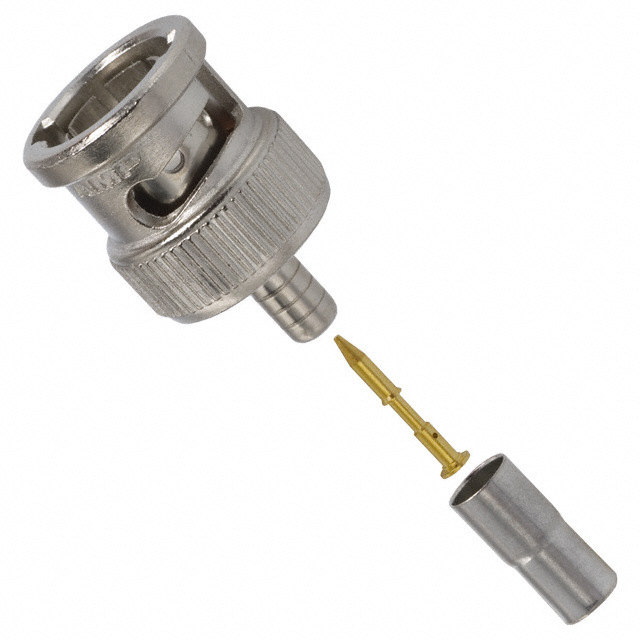

| 描述 | CONN BNC PLUG STR 75 OHM CRIMPRF连接器/同轴连接器 PLUG 75 OHM COML BNC PLUG 75 OHM |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | TE Connectivity / AMP |
| 产品手册 | http://www.te.com/catalog/pn/en/1-5221185-5?RQPN=1-5221185-5 |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,TE Connectivity / AMP 1-5221185-5AMP |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=5221185&DocType=Customer+Drawing&DocLang=English |
| 产品型号 | 1-5221185-5 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=1-5221185-5&dest=stmt点击此处下载产品Datasheet |
| 中心触头材料 | 黄铜 |
| 中心触头镀层 | 金 |
| 主体表面处理 | Nickel |
| 产品 | Connectors |
| 产品目录页面 | |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚乙烯（PE） |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | 152211855 |
| 包装 | 散装 |
| 商标 | TE Connectivity / AMP |
| 型式 | Plug |
| 基体材料 | - |
| 基体表面 | 镍 |
| 外壳颜色 | 银 |
| 安装类型 | 自由悬挂 |
| 射频系列 | BNC |
| 工作温度 | -55°C ~ 85°C |
| 工作温度范围 | - 55 C to + 85 C |
| 工厂包装数量 | 100 |
| 方向 | Straight |
| 最大频率 | 2 GHz |
| 极性 | Standard |
| 标准包装 | 100 |
| 特性 | - |
| 电压额定值 | 500 V |
| 电缆类型 | RG-59, RG-59A, RG-59B |
| 电缆组 | Belden 1164A，1167A |
| 端接类型 | Crimp |
| 紧固类型 | 插销锁 |
| 绝缘电阻 | 5000 MOhms |
| 触头端接 | 压接 |
| 触点材料 | Brass |
| 触点电镀 | Gold |
| 连接器样式 | BNC |
| 连接器类型 | 插头， 公引脚 |
| 阻抗 | 75 Ohms |
| 频率-最大值 | 2GHz |
| 额定电压 | 500V |
