Datasheet下载- 型号： 1-5120529-2
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1-5120529-2由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1-5120529-2价格参考。CORCOM/TYCO ELECTRONICS1-5120529-2封装/规格：未分类， 暂无。您可以下载1-5120529-2参考资料、Datasheet数据手册功能说明书，资料中有1-5120529-2 详细功能的应用电路图电压和使用方法及教程。
1-5120529-2 是TE Connectivity（原AMP）推出的高可靠性矩形板对板连接器，属于边缘型夹层式（Edge-Mount, Mezzanine）阵列，适用于紧凑型、高密度的垂直堆叠互连场景。其典型应用场景包括：通信设备（如5G基站基带板与射频板间的高速信号/电源堆叠互连）、工业控制主板与扩展子卡（如IO模块、FPGA载板与加速卡）之间的可靠连接；医疗成像设备（如CT/MRI主控板与传感器处理板）中需满足EMI抑制与长期插拔稳定性的场合；以及航空航天与轨道交通领域中对振动耐受性、宽温工作（-55°C至+125°C）和高接触可靠性有严苛要求的嵌入式系统。该连接器采用双排针/插座结构，支持0.8mm间距、高达10Gbps的差分信号传输（依叠高与配对优化），具备防误插设计、自清洁触点及UL94V-0阻燃外壳，适合自动化SMT贴装。广泛用于需要免焊接、可维护、高插拔寿命（≥500次）及高信号完整性的中高端嵌入式板级互联方案。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-5120529-2&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN RCPT 84POS 1MM FH VERT |
| 产品分类 | 矩形 - 板对板连接器 - 阵列，边缘型，夹层式 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=5120529&DocType=Customer+Drawing&DocLang=English |

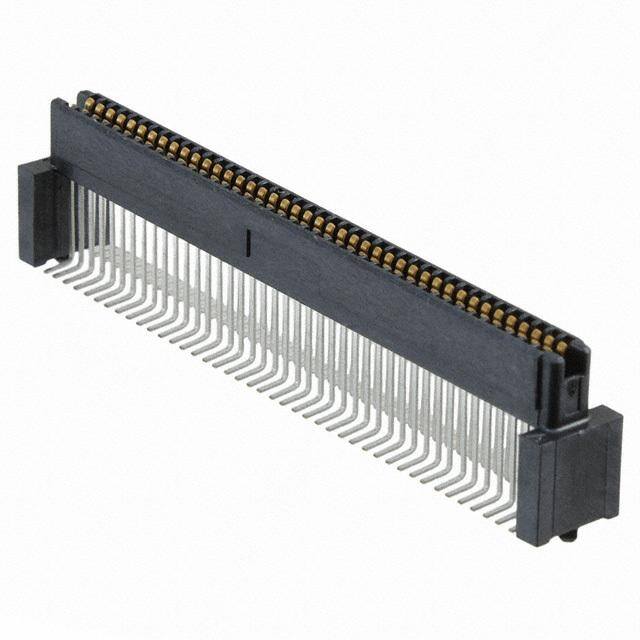

| 产品图片 |
|
| 产品型号 | 1-5120529-2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=1-5120529-2&dest=stmt点击此处下载产品Datasheet |
| 产品系列 | 自由高度 (FH) IEEE 1386，PMC，AMP |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 排数 | 2 |
| 接合堆叠高度 | 11mm，12mm |
| 板上高度 | 0.290"（7.37mm） |
| 标准包装 | 450 |
| 特性 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 50µin （1.27µm） |
| 连接器类型 | 插座，外罩触点 |
| 配套产品 | /product-detail/zh/1-5146888-2/1-5146888-2-ND/1893070/product-detail/zh/1-5120534-2/1-5120534-2-ND/1893064/product-detail/zh/1-5120533-2/1-5120533-2-ND/1893062/product-detail/zh/1-5120527-2/1-5120527-2-ND/1893054 |
| 针脚数 | 84 |
| 间距 | 0.039"（1.00mm） |
