Datasheet下载- 型号： 0475070001
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0475070001由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0475070001价格参考。Molex0475070001封装/规格：未分类， 暂无。您可以下载0475070001参考资料、Datasheet数据手册功能说明书，资料中有0475070001 详细功能的应用电路图电压和使用方法及教程。

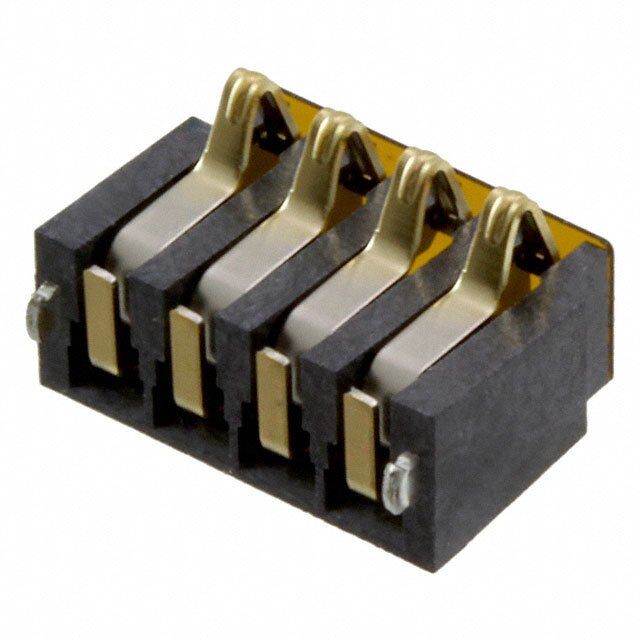

Molex LLC 的型号 0475070001 是一款矩形弹簧式连接器（也称“弹簧探针连接器”或“pogo pin connector”），属于高可靠性、低插入力的板对板（Board-to-Board）或板对线（Board-to-Wire）互连解决方案。其典型应用场景包括： - 消费电子：智能手机、平板电脑、TWS耳机等设备中用于可拆卸模块（如电池盖、摄像头模组、触控面板）的临时/频繁插拔测试与装配连接，利用弹簧结构实现稳定接触与耐插拔（通常达数十万次）。 - 工业与医疗设备：在便携式诊断仪、内窥镜、手持终端中，作为信号/电源测试接口，支持快速对接与离线校准；其抗振动、免焊接特性适用于严苛环境。 - 自动化测试（ATE）与烧录夹具：作为测试治具中的探针阵列核心部件，用于IC编程、PCBA功能测试，提供精准定位与低接触电阻（典型值＜50 mΩ）。 - 可穿戴设备与柔性电路互联：配合FPC/FFC使用，解决微小空间内动态弯曲或位移场景下的可靠导通问题。 该型号具备镀金触点、不锈钢弹簧、UL94 V-0阻燃外壳，工作温度-40℃～105℃，支持高速信号（可达数Gbps，取决于布局）及电源传输（额定电流约1A/针）。需注意其为表面贴装（SMT）类型，设计时应匹配PCB焊盘公差与回流焊曲线。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/47507-0001_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | 2.0MM PITCH 4 PINS BATTERY |
| 产品分类 | 矩形连接器 - 弹簧式 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0475070001 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | 47507 |
| 其它名称 | 047507-0001 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 排数 | 1 |
| 排距 | - |
| 材料 | 铜铍 |
| 标准包装 | 7,000 |
| 触头数 | 4 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 电池触点 |
| 间距 | 0.079"（2.00mm） |
