Datasheet下载- 型号： 0151660286
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0151660286由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0151660286价格参考。Molex0151660286封装/规格：未分类， 暂无。您可以下载0151660286参考资料、Datasheet数据手册功能说明书，资料中有0151660286 详细功能的应用电路图电压和使用方法及教程。

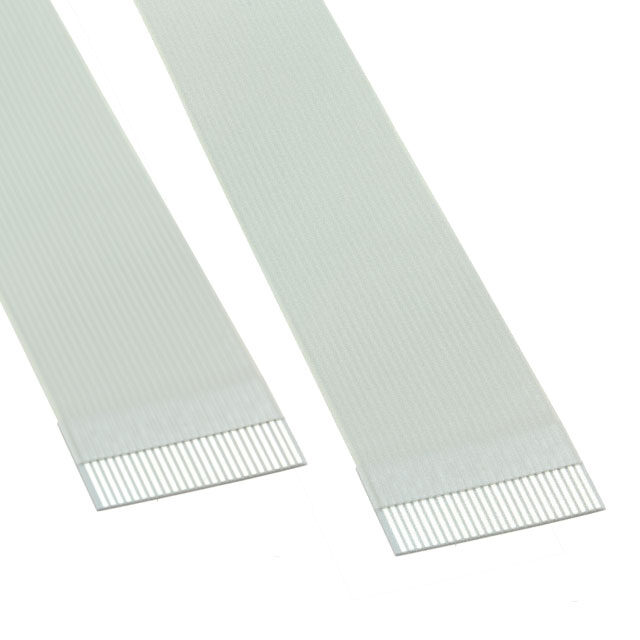

Molex型号0151660286属于平软线（Flat Flexible Cable, FFC）类带状跳线，采用0.5mm间距、28位（28-pin）、单端ZIF（零插入力）式连接器，带背胶与加强筋设计。其典型应用场景包括： - 消费电子内部互连：如液晶显示屏（LCD/LCM）与主板之间的信号传输，常见于笔记本电脑、平板电脑、便携式医疗设备的显示模组连接； - 工业人机界面（HMI）：用于触摸屏、控制面板与主控板间的紧凑布线，得益于FFC的高柔韧性与小弯曲半径，适合狭小空间和频繁弯折需求； - 汽车电子模块：在车载信息娱乐系统（IVI）、数字仪表盘等中连接显示单元与ECU，满足AEC-Q200基础可靠性要求（需结合具体应用等级确认）； - 打印机/扫描仪内部：作为移动部件（如扫描头、打印头滑架）与固定电路板之间的动态连接线缆，具备良好耐弯折性（通常支持数十万次弯曲寿命）。 该型号不适用于大电流或高频射频场景（如USB 3.0或HDMI），主要承载低速并行信号（如RGB、SPI、I²C）或低压差分信号（LVDS）。使用时需配合Molex 50158x系列ZIF连接器，并注意安装方向与锁扣操作规范，避免端子损伤。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电缆组件 |
| 描述 | FFC 0.50 TYPE D 26 CKTS LGT 203 |
| 产品分类 | 平软线，带状跳线 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0151660286 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Premo-Flex™ 15166 |
| 其它名称 | 015166-0286 |
| 导体数 | 26 |
| 标准包装 | 1,000 |
| 电缆类型 | FFC |
| 端子类型 | 一侧有顶，另一侧有底，两侧有背衬 |
| 长度 | 8.00"（203.20mm） |
| 长度-裸露端 | 0.157"（4.00mm） |
| 间距 | 0.020"（0.50mm） |
