Datasheet下载- 型号： 0022286193
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022286193由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022286193价格参考。Molex0022286193封装/规格：未分类， 暂无。您可以下载0022286193参考资料、Datasheet数据手册功能说明书，资料中有0022286193 详细功能的应用电路图电压和使用方法及教程。

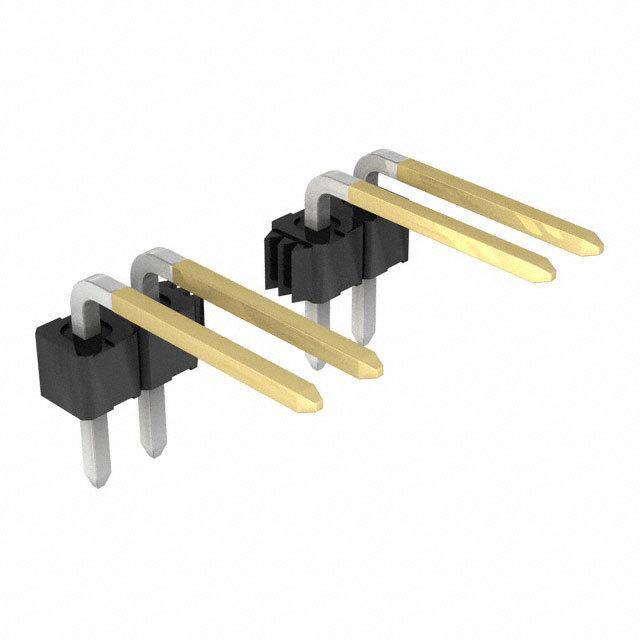

Molex, LLC 的型号 0022286193 是一款矩形连接器中的针座（公插针），属于 Molex KK® 2.54 系列，广泛应用于需要可靠、紧凑且易于组装的电子连接场合。该连接器间距为2.54mm（0.1英寸），符合行业标准，兼容性强，适用于多种PCB板对线或板对板连接。 典型应用场景包括：消费类电子产品（如家电控制板、音响设备）、工业控制设备（如PLC模块、传感器接口）、办公自动化设备（打印机、扫描仪）、通信设备以及电源模块等。其结构设计确保良好的电气性能和机械稳定性，支持快速压接端子安装，提高生产效率。 此外，该型号具备优良的耐热性、耐腐蚀性和抗振动能力，适合在中等恶劣环境下稳定运行。常用于需要频繁装配和维护的设备中，提升系统可维护性与连接可靠性。由于其标准化设计，也便于替换和兼容其他KK系列连接器，是中小功率信号与电源传输的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-6193_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR ASSY RA BKWY 19POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022286193 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42376 |
| 其它名称 | 0022-28-6193 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 150 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.405"（10.29mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 19 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
