Datasheet下载- 型号： 0022283366
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022283366由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022283366价格参考。Molex0022283366封装/规格：未分类， 暂无。您可以下载0022283366参考资料、Datasheet数据手册功能说明书，资料中有0022283366 详细功能的应用电路图电压和使用方法及教程。
Molex型号0022283366是一款矩形连接器中的针座（公插针），属于Molex经典Pico-Lock系列，广泛应用于需要小型化、高可靠性和紧凑设计的电子设备中。该连接器通常用于消费类电子产品、家用电器、工业控制设备及小型电源模块等场景。 典型应用包括打印机、扫描仪、电动工具、智能家居设备（如智能插座、温控器）、安防监控设备以及各类小型电机驱动板之间的信号或电源连接。其紧凑的间距（通常为2.00mm）和可靠的锁扣结构，确保了在振动或频繁插拔环境下的稳定连接。 此外，该型号具备良好的电气性能和机械耐久性，适用于中低电流信号传输，常见于PCB板对板或线对板连接。由于采用标准规格设计，便于自动化装配，适合大规模生产使用。整体而言，0022283366适用于对空间要求高、稳定性强的中低端电子系统互联场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-3366_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL VERT BWR 36POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

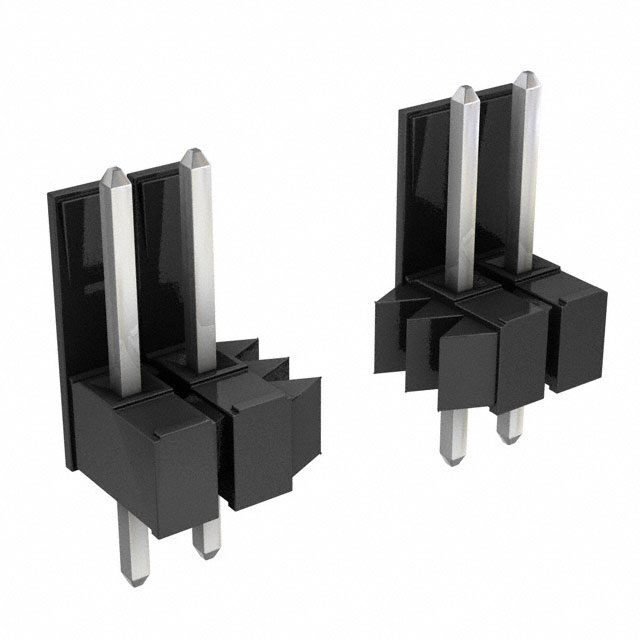

| 产品图片 | |
| 产品型号 | 0022283366 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42225 |
| 其它名称 | 0022-28-3366 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 125 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 36 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
