Datasheet下载- 型号： 0022282366
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282366由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282366价格参考。Molex0022282366封装/规格：未分类， 暂无。您可以下载0022282366参考资料、Datasheet数据手册功能说明书，资料中有0022282366 详细功能的应用电路图电压和使用方法及教程。

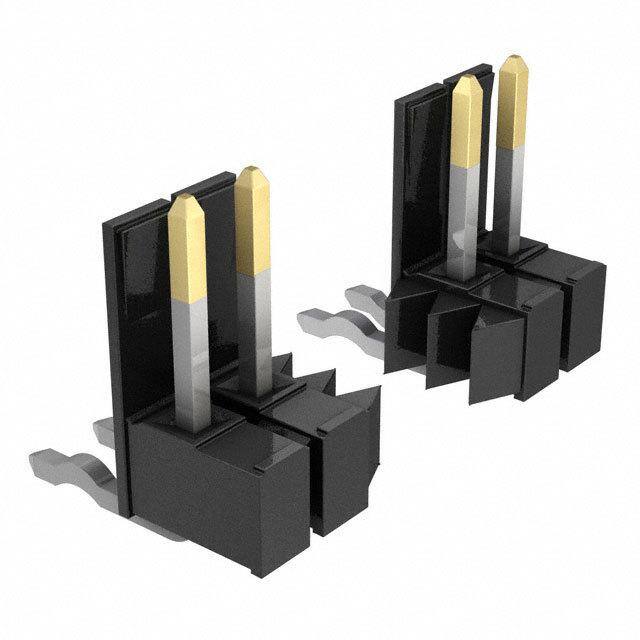

Molex, LLC 的型号 0022282366 是一款矩形连接器中的针座（公插针），属于 Molex 经典的 KK 系列产品。该连接器广泛应用于需要可靠、紧凑且易于组装的电气连接场景。其典型应用包括消费类电子产品、家用电器、工业控制设备、办公自动化设备以及汽车电子模块等。 该型号连接器采用坚固的热塑性材料和优质的接触设计，具备良好的机械强度和电气性能，工作电流可达 9A，适用于中低功率信号与电源传输。其2.54mm（0.1英寸）的标准间距便于PCB布局，支持通孔焊接，确保连接稳定。此外，该针座可与多种对应插座配合使用，具有良好的互配性和耐用性。 常见应用场景包括：打印机、扫描仪、电源模块、电机控制板、LED照明控制系统及各类工业传感器接口。由于其可靠的锁紧结构和抗振动设计，也适用于环境较为复杂的工业现场设备中。 总之，Molex 0022282366 凭借其稳定性、通用性和高性价比，是电子设备内部板对线或板对板连接的理想选择之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2366_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL RTAN 36POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022282366 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2366 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 125 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 36 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
