Datasheet下载- 型号： 0022281047
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022281047由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022281047价格参考。Molex0022281047封装/规格：未分类， 暂无。您可以下载0022281047参考资料、Datasheet数据手册功能说明书，资料中有0022281047 详细功能的应用电路图电压和使用方法及教程。

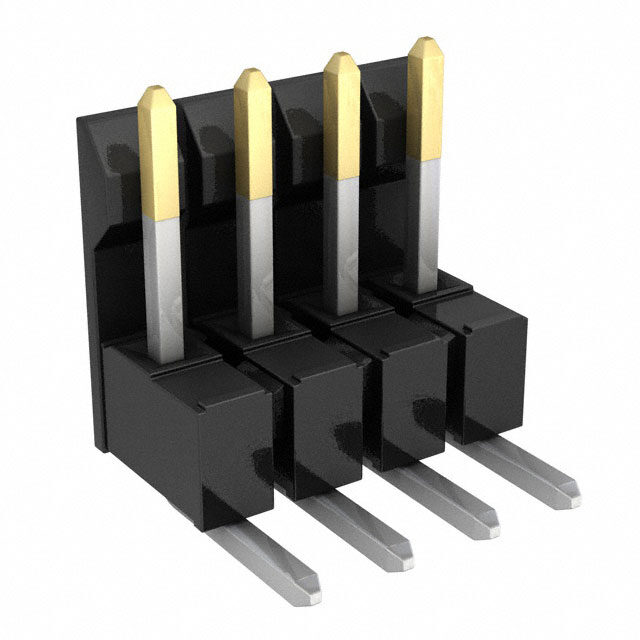

Molex, LLC 的型号 0022281047 是一款矩形连接器中的针座（公插针），属于 Molex KK® 2.54 系列，广泛应用于需要可靠、紧凑且易于组装的电子连接解决方案中。该连接器间距为 2.54mm（0.1 英寸），具有良好的电气性能和机械稳定性，适用于多种工业与消费类电子设备。 典型应用场景包括： - 消费电子产品：如家用电器控制板、音响设备、小型电子模块之间的内部连接。 - 工业控制设备：用于PLC模块、传感器接口、继电器板或人机界面（HMI）等工控系统中，提供稳定信号传输。 - 通信设备：在路由器、交换机或基站组件中实现板对板或线对板连接。 - 汽车电子：应用于车载信息娱乐系统、电子控制单元（ECU）或辅助驾驶系统的低电流信号连接。 - 医疗设备：用于便携式监护仪、诊断设备等对连接可靠性要求较高的场合。 该型号为4位针座，采用高温尼龙材料外壳，具备良好耐热性和阻燃性（UL94V-0），工作温度范围广（-40°C 至 +105°C），适合严苛环境。其压接端子设计便于使用标准工具快速组装，提升生产效率。配合对应护套和电线，可构建耐用的线束系统。 综上，0022281047 凭借其高兼容性、稳定性和广泛的工作环境适应能力，成为各类电子设备中信号与电源连接的常用选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-1047_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR FRLK BWR RTAN 4POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022281047 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42228 |
| 其它名称 | 0022-28-1047 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 2,000 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | 摩擦锁 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 4 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
