Datasheet下载- 型号： microSMD150F-2
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供microSMD150F-2由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 microSMD150F-2价格参考。CORCOM/TYCO ELECTRONICSmicroSMD150F-2封装/规格：未分类， 暂无。您可以下载microSMD150F-2参考资料、Datasheet数据手册功能说明书，资料中有microSMD150F-2 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 MICROSMD150F-2 是一款表面贴装（SMD）型 PTC 可复位保险丝，额定保持电流为 1.5A，最大工作电压为 16V，常用于便携式电子设备中提供过流保护。其主要应用场景包括： 1. 消费类电子产品：广泛应用于智能手机、平板电脑、蓝牙耳机、移动电源等设备的电路保护，防止因短路或过载导致元件损坏。 2. USB 接口保护：适用于 USB 充电端口和数据接口，有效防护插拔过程中可能产生的电流冲击或短路故障，提升产品可靠性与安全性。 3. 电池管理系统：在锂离子电池组中作为二级保护器件，配合保护IC使用，防止充放电过程中的过电流风险，保障电池安全。 4. 小型电源适配器与充电模块：用于低功率开关电源或DC-DC转换器中，实现对负载电路的自动过流保护，故障排除后可自动恢复，无需更换元件。 5. 便携医疗设备与穿戴设备：如智能手表、健康监测仪等空间受限但对安全性要求高的产品，该器件体积小、响应快，适合高密度布局。 MICROSMD150F-2 具有体积小（微型SMD封装）、反应灵敏、可自恢复等优点，特别适合需要高可靠性和紧凑设计的低压直流电路。其无铅环保设计也符合RoHS标准，适用于现代绿色电子产品制造。
| 参数 | 数值 |
| 产品目录 | 电路保护电路保护 |
| 描述 | POLYSWITCH 1.50A RESET FUSE SMD可复位保险丝—PPTC 1.5A 6V 100A Imax |
| 产品分类 | PTC 可复位保险丝可复位保险丝—PPTC |
| 品牌 | TE Connectivity / Raychem |
| 产品手册 | http://www.te.com/catalog/pn/en/RF1437-000 |

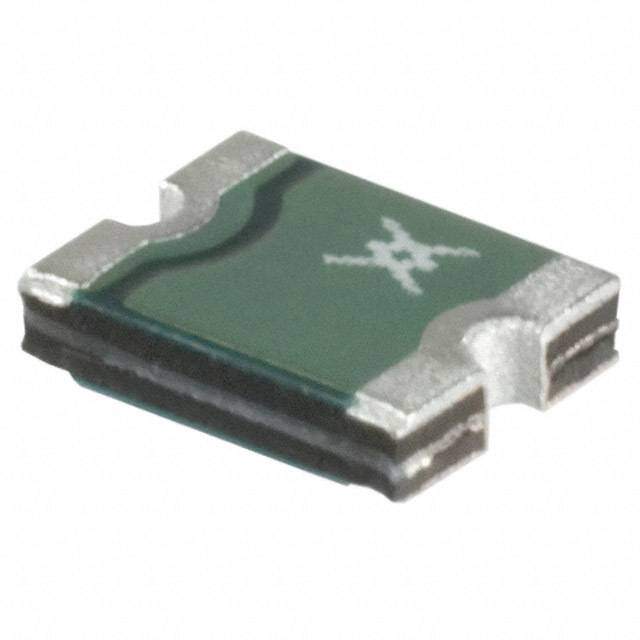

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TE Connectivity / Raychem microSMD150F-2PolySwitch，Raychem |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=SCD25268&DocType=SS&DocLang=ENhttp://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=CLP00010&DocType=CS&DocLang=English |
| 产品型号 | microSMD150F-2 |
| R（最小/最大值） | 0.040 ~ 0.110 欧姆 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24704 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 可复位保险丝—PPTC |
| 保持电流 | 1.5 A |
| 其它名称 | MICROSMD150FCT |
| 包装 | 剪切带 （CT） |
| 商标 | TE Connectivity / Raychem |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 1210（3225 公制），凹陷 |
| 封装/箱体 | 1210 (3225 metric) |
| 尺寸 | 3.43 mm L x 2.8 mm W x 1.22 mm H |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 4000 |
| 最大电压 | 6 VDC |
| 标准包装 | 1 |
| 电压-最大值 | 6V |
| 电流-保持(Ih)（最大值） | 1.5A |
| 电流-最大值 | 40A |
| 电流-跳闸(It) | 3A |
| 电阻 | 110 mOhms |
| 端接类型 | SMD/SMT |
| 类型 | PolySwitch Resettable Fuses |
| 系列 | microSMD |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=3655043469001 |
| 跳闸时间 | 1s |
| 跳闸电流 | 3 A |
| 零件号别名 | E16039-000 RF1437-000 |
| 额定电流—最大值 | 40 A |
