Datasheet下载- 型号： WFH90L1K0J
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH90L1K0J由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH90L1K0J价格参考。OhmiteWFH90L1K0J封装/规格：未分类， 暂无。您可以下载WFH90L1K0J参考资料、Datasheet数据手册功能说明书，资料中有WFH90L1K0J 详细功能的应用电路图电压和使用方法及教程。

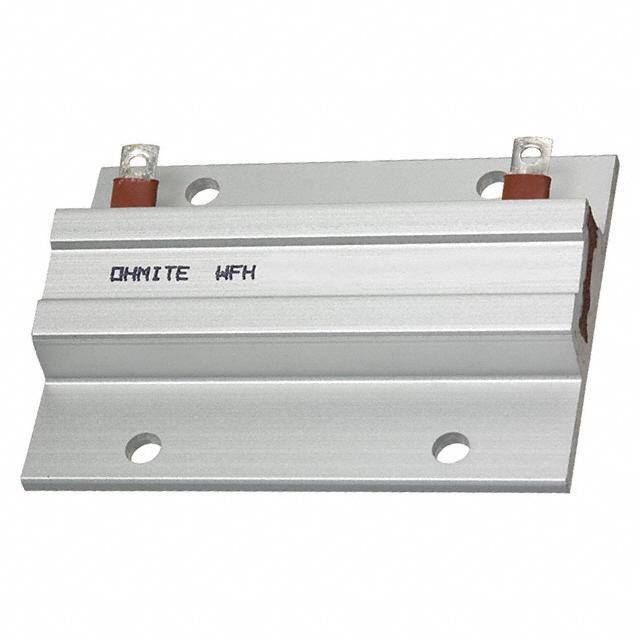

Ohmite WFH90L1K0J 是一款底座安装式线绕功率电阻器，阻值为1.0 kΩ，精度±5%（J级），额定功率高达90W（在25°C散热条件下），采用陶瓷骨架与耐高温釉面涂层，具备优异的耐热性、稳定性和抗浪涌能力。其典型应用场景包括： - 工业电源与UPS系统：用作放电电阻或预充电/泄放电阻，在变频器、开关电源关机后快速释放储能电容电荷，保障安全与系统可靠性； - 电机驱动与制动单元：在再生制动回路中作为动态制动电阻（DBR），将电机回馈的能量以热能形式耗散，防止直流母线电压过高； - 测试负载与电子负载模块：在电源老化测试、电池充放电测试及大功率LED驱动调试中，提供稳定、可重复的大电流负载； - 铁路与轨道交通设备：用于牵引逆变器辅助电路、滤波器阻尼电阻及车载电源保护回路，满足高可靠性与宽温域（-55°C～+275°C）要求； - 新能源领域：适用于光伏逆变器直流侧泄放、风电变流器Crowbar保护电路及储能系统均衡/泄放环节。 该电阻需配合合适散热器（如铝制底板）安装，确保底座良好导热，实际功率随环境温度升高而降额使用。其坚固结构和UL/cUL认证支持严苛工业环境长期运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 1K OHM 5% 90W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | WFH90L1K0J |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 功率(W) | 90W |
| 包装 | 散装 |
| 大小/尺寸 | 2.756" 长 x 2.008" 宽（70.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 1k |
| 高度 | 0.496"（12.60mm） |
