Datasheet下载- 型号： WFH160L150J
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH160L150J由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH160L150J价格参考。OhmiteWFH160L150J封装/规格：未分类， 暂无。您可以下载WFH160L150J参考资料、Datasheet数据手册功能说明书，资料中有WFH160L150J 详细功能的应用电路图电压和使用方法及教程。

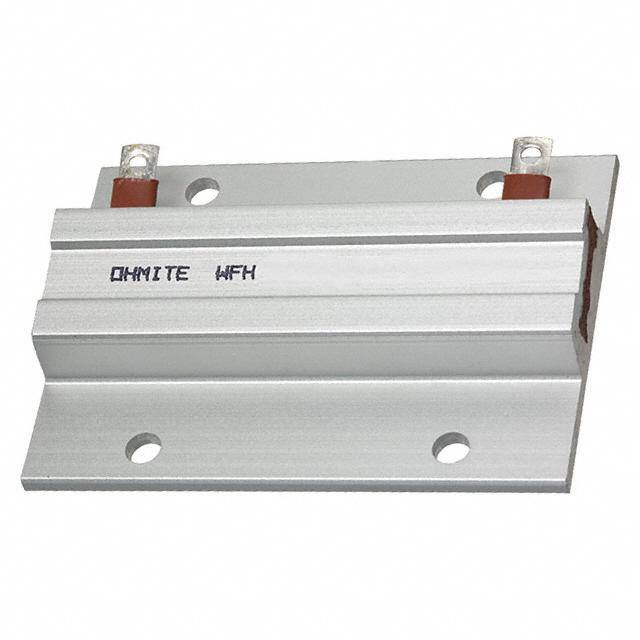

Ohmite WFH160L150J 是一款底座安装式线绕功率电阻器，额定功率160W，阻值150Ω，精度±5%（J级），采用陶瓷骨架与耐高温釉涂层，具备优异的散热性与长期稳定性。其典型应用场景包括： - 工业电源与UPS系统：用于直流母线放电、预充电/泄放回路，快速安全释放储能电容能量，保障设备启停安全； - 电机驱动与变频器：作为动态制动电阻（Dynamic Braking Resistor），吸收电机再生能量，防止变频器过压跳闸； - 测试与老化设备：在电子负载、老化架中作固定负载，提供稳定耗能，支持高功率长时间运行； - 轨道交通与新能源：适用于机车牵引系统、光伏逆变器或储能变流器（PCS）中的限流、缓冲及能量耗散环节； - 医疗与激光设备：在高压脉冲电路中承担短时大能量吸收任务（需配合散热器及强制风冷）。 该电阻器需安装于金属底座（如铝制散热板）并确保良好热接触，推荐强制风冷以维持额定功率。不适用于高频交流或脉冲频率超1kHz的场合。使用时应预留足够电气间隙与爬电距离，避免高温引发周边元件失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 150 OHM 5% 160W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | WFH160L150J |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 功率(W) | 160W |
| 包装 | 散装 |
| 大小/尺寸 | 5.512" 长 x 2.008" 宽（140.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 150 |
| 高度 | 0.496"（12.60mm） |
