Datasheet下载- 型号： W2A43A120KAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供W2A43A120KAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 W2A43A120KAT2A价格参考。AVXW2A43A120KAT2A封装/规格：未分类， 暂无。您可以下载W2A43A120KAT2A参考资料、Datasheet数据手册功能说明书，资料中有W2A43A120KAT2A 详细功能的应用电路图电压和使用方法及教程。

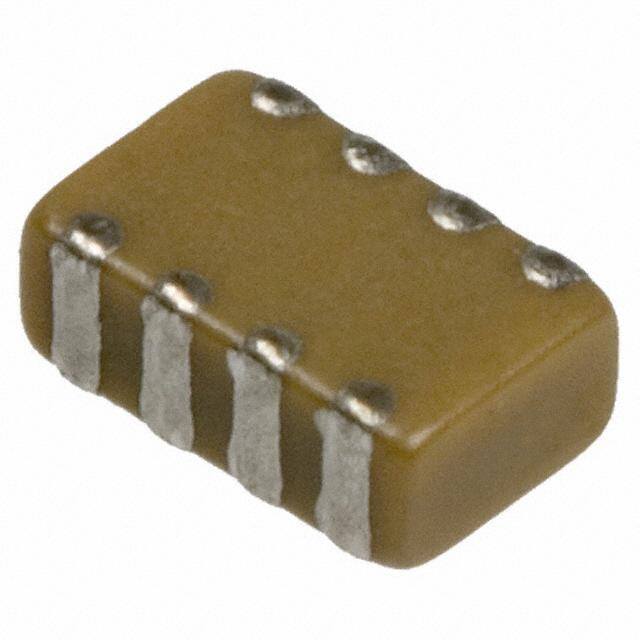

AVX Corporation的W2A43A120KAT2A是一款多层陶瓷电容器（MLCC）阵列，属于表面贴装型电容网络，含4路独立电容（4-element array），每路标称容量为12 pF（120即12×10⁰ pF），容差±10%（K），额定电压50 V，温度特性为C0G/NP0（超低介质损耗、高稳定性），封装尺寸为0805（2.0×1.25 mm），采用端接式（T2A表示无铅、符合RoHS的镍/锡端子）。 其典型应用场景包括： - 高频滤波与去耦：用于射频（RF）模块、Wi-Fi/蓝牙收发器、5G前端电路中，为VDD/VCC引脚提供高频噪声旁路，抑制GHz级干扰； - EMI抑制：集成于高速数字接口（如USB 2.0/3.0、HDMI、LVDS）的共模/差模滤波电路，配合磁珠构成π型滤波网络； - 时钟与参考信号调理：在晶体振荡器（XO）、VCO或ADC/DAC参考源附近，提供低相位噪声的稳定退耦； - 精密模拟电路：因C0G材质具备极佳的温度稳定性（±30 ppm/℃）和电压无关性，适用于传感器信号链、医疗设备前端放大器等对精度要求严苛的场景。 该器件凭借小尺寸、高一致性及低ESL特性，特别适合空间受限且需多通道同步去耦的便携式电子设备（如智能手机、可穿戴设备、IoT终端）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ARRAY 12PF 25V NP0 0508 |
| 产品分类 | 电容器阵列 |
| 品牌 | AVX Corporation |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | W2A43A120KAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IPC |
| 介电材料 | 陶瓷 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.051" 长x 0.083" 宽（1.30mm x 2.10mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 0508（1220 公制） |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 电压-额定 | 25V |
| 电容 | 12pF |
| 电容器数 | 4 |
| 电路类型 | 隔离 |
| 高度-安装（最大值） | 0.037"（0.94mm） |
