Datasheet下载- 型号： VS-ST333S04PFL0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST333S04PFL0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST333S04PFL0价格参考。VishayVS-ST333S04PFL0封装/规格：未分类， 暂无。您可以下载VS-ST333S04PFL0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST333S04PFL0 详细功能的应用电路图电压和使用方法及教程。
VS-ST333S04PFL0 是 Vishay Semiconductor Diodes Division 推出的一款高可靠性、高浪涌电流能力的单向晶闸管（SCR），额定电压为400 V（VDRM/VRRM），通态平均电流IT(AV)达33 A（带散热器，Tc=85°C），采用TO-220AB绝缘封装（带隔离型金属底板），具备优良的dv/dt和di/dt耐受能力。 其典型应用场景包括： 1. 工业交流调功与相位控制：如电炉、加热系统、灯光调光器中的可控整流与功率调节； 2. 固态继电器（SSR）与电机控制：用于中小功率三相/单相交流电机软启动、正反转控制及制动电路； 3. 电源与保护电路：在UPS、不间断电源或开关电源中作为过流/过压保护的主开关器件； 4. 家电与商用设备：空调压缩机启停控制、洗衣机水阀驱动、商用咖啡机加热控制等需高可靠性AC开关的场合； 5. 可再生能源系统：光伏逆变器辅助电路、储能系统中的直流侧或交流侧保护性关断模块。 该器件强调高绝缘性能（2.5 kV RMS隔离电压）、低触发电流（IGT ≤ 50 mA）、快速关断特性及宽工作结温范围（–40°C 至 +125°C），适用于对安全性、长期稳定性和抗干扰要求较高的工业与严苛环境应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 400V 330A TO-118 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94377 |

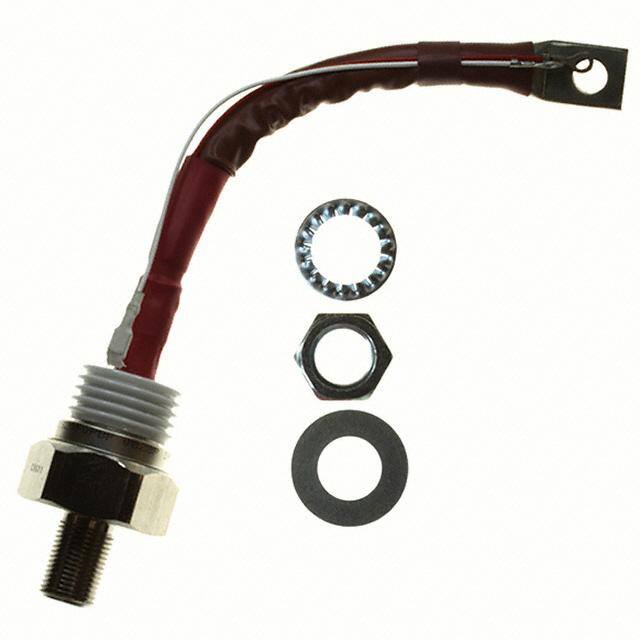

| 产品图片 |
|
| 产品型号 | VS-ST333S04PFL0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-209AE（TO-118） |
| 其它名称 | *ST333S04PFL0 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-209AE，TO-118-4，接线柱 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 6 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.96V |
| 电流-不重复浪涌50、60Hz(Itsm) | 11000A，11520A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 330A |
| 电流-通态(It(RMS))（最大值） | 518A |
