Datasheet下载- 型号： VS-ST300C12L0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST300C12L0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST300C12L0价格参考。VishayVS-ST300C12L0封装/规格：未分类， 暂无。您可以下载VS-ST300C12L0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST300C12L0 详细功能的应用电路图电压和使用方法及教程。
VS-ST300C12L0 是 Vishay Semiconductor Diodes Division 推出的大功率平板型（Press-Pack）晶闸管（SCR），额定参数为：通态平均电流 IT(AV) = 300 A，反向重复峰值电压 VRRM = 1200 V，适用于高压、大电流、高可靠性工业场景。其典型应用场景包括： 1. 中高压直流输电（HVDC）换流阀：作为换流阀核心开关器件，用于整流/逆变单元，承担数千安培级电流切换与1200 V级电压阻断。 2. 大功率工业整流系统：如冶金电解（铝、铜电解）、电化学电源、大型直流电机励磁及驱动电源，满足连续重载、低损耗运行需求。 3. 静止无功补偿装置（SVC）与动态电压恢复器（DVR）：在晶闸管控制电抗器（TCR）支路中实现快速无功调节，提升电网稳定性。 4. 大容量软启动器与固态断路器：用于高压电机或变压器的可控缓启，抑制浪涌电流；亦可构成高压直流断路器的关键换流单元。 该器件采用陶瓷绝缘、双面冷却结构，支持水冷安装，具备高di/dt（≥100 A/μs）和dv/dt（≥1000 V/μs）耐受能力，适用于严苛工况。需配合专用门极触发电路、均压均流设计及强制冷却系统使用。不适用于高频开关或小功率消费类电子场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 1200V 560A B-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

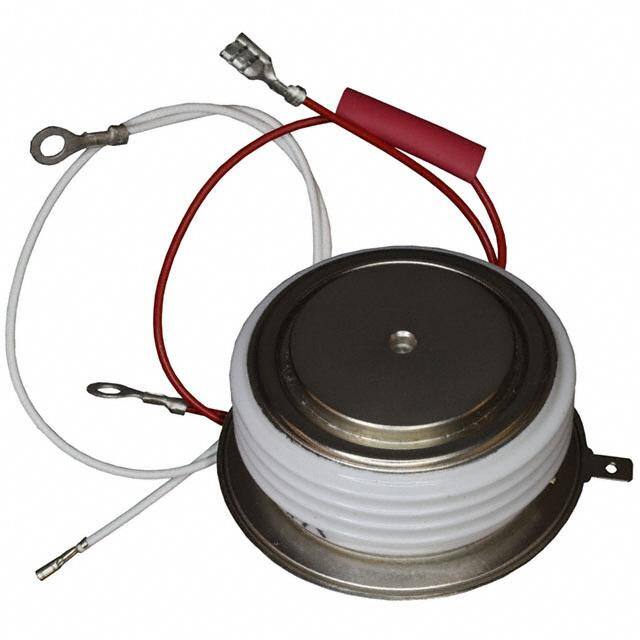

| 产品图片 |
|
| 产品型号 | VS-ST300C12L0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-200AC，B-PUK |
| 其它名称 | *ST300C12L0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AC，B-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 3 |
| 电压-断态 | 1200V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 2.18V |
| 电流-不重复浪涌50、60Hz(Itsm) | 8000A，8380A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 560A |
| 电流-通态(It(RMS))（最大值） | 1115A |
