Datasheet下载- 型号： VS-ST300C08C0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST300C08C0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST300C08C0价格参考。VishayVS-ST300C08C0封装/规格：未分类， 暂无。您可以下载VS-ST300C08C0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST300C08C0 详细功能的应用电路图电压和使用方法及教程。
VS-ST300C08C0 是 Vishay Semiconductor Diodes Division 推出的一款高功率、平板式（Stud Mount）晶闸管（SCR），额定通态平均电流 IT(AV) 为 300 A，反向重复峰值电压 VRRM 为 800 V，适用于工业级中高压、大电流相控整流与交流功率控制场景。其典型应用场景包括： - 工业电镀/电解电源：用于可控硅整流柜，实现直流输出的精确稳压与电流调节； - 中频感应加热电源：作为主回路整流或逆变桥臂元件，配合触发控制实现功率调节； - 直流电机励磁与调速系统：在大功率同步/直流电机励磁柜中提供稳定可调的励磁电流； - 高压直流输电（HVDC）辅助电源及试验装置：用于实验室级或小容量换流阀模拟与测试； - 大功率焊接设备（如点焊、缝焊控制器）：通过相位控制精确调节焊接能量。 该器件采用陶瓷/铜复合结构、双面散热设计，支持水冷或强制风冷，具备高di/dt（≥200 A/μs）和高dv/dt（≥1000 V/μs）耐受能力，适用于高可靠性、连续重载工况。需配合专用门极触发电路（如脉冲变压器或光耦隔离驱动）及完善过压/过流保护（RC缓冲、快速熔断器等）使用。 注意：实际应用中须严格遵循Vishay官方数据手册（DS300C08C0）的热设计、安装扭矩（推荐25–30 N·m）、绝缘及爬电距离要求，确保长期运行安全可靠。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 800V 650A E-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

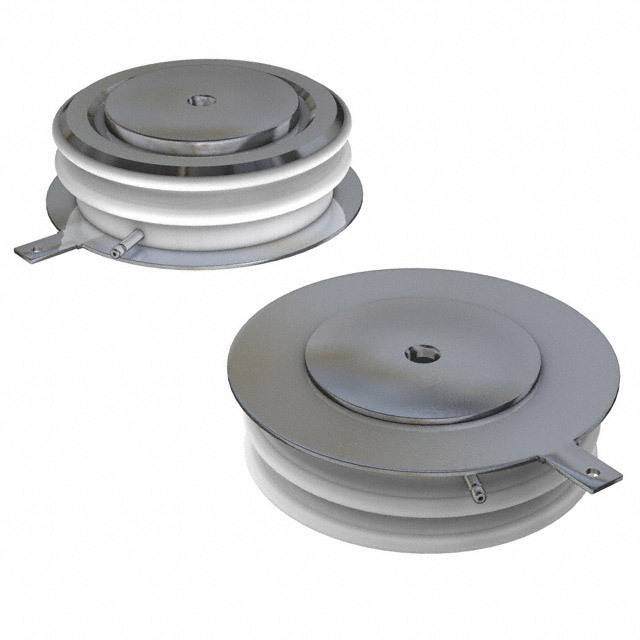

| 产品图片 |
|
| 产品型号 | VS-ST300C08C0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-220AB（E-Puk） |
| 其它名称 | *ST300C08C0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AB，E-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 12 |
| 电压-断态 | 800V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 2.18V |
| 电流-不重复浪涌50、60Hz(Itsm) | 8000A，8380A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 650A |
| 电流-通态(It(RMS))（最大值） | 1290A |
