产品简介：
ICGOO电子元器件商城为您提供VS-ST300C04C0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST300C04C0价格参考。VishayVS-ST300C04C0封装/规格：未分类， 暂无。您可以下载VS-ST300C04C0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST300C04C0 详细功能的应用电路图电压和使用方法及教程。
VS-ST300C04C0 是 Vishay Semiconductor Diodes Division 推出的一款高功率单向晶闸管（SCR），额定参数为：通态平均电流 IT(AV) = 300 A，反向重复峰值电压 VRRM = 400 V，适用于工业级中频/工频整流与相控调压场景。其典型应用场景包括： 1. 中频感应加热电源：作为主整流/逆变桥臂开关元件，配合IGBT或另一SCR构成全控/半控桥，实现对加热负载（如金属熔炼、热处理设备）的精确功率调节； 2. 大功率直流电源/电镀电源：用于可控整流环节，通过门极触发相位控制，稳定输出0–600 V/数百安培直流，满足电解、表面处理等工艺对低纹波、高稳流的要求； 3. 电机软启动器与励磁控制：在高压大容量三相绕线电机启动中，构成三相反并联SCR组，实现平滑降压起动；亦用于同步电机直流励磁系统的可控整流单元； 4. 无功补偿与动态调压装置（如SVC）：作为晶闸管投切电容器（TSC）或晶闸管控制电抗器（TCR）的核心开关器件，快速响应电网无功需求，提升电能质量。 该器件采用TO-200AB（国际标准型）陶瓷外壳封装，具备高热稳定性、低通态压降（约1.5 V @ 300 A）及优异的dv/dt 和 di/dt 耐受能力（≥1000 V/μs, ≥200 A/μs），适配强制风冷或水冷散热系统，广泛应用于冶金、电力、轨道交通及重型制造等领域。使用时需严格匹配门极触发电路，并确保散热与过压/过流保护设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 400V 650A E-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

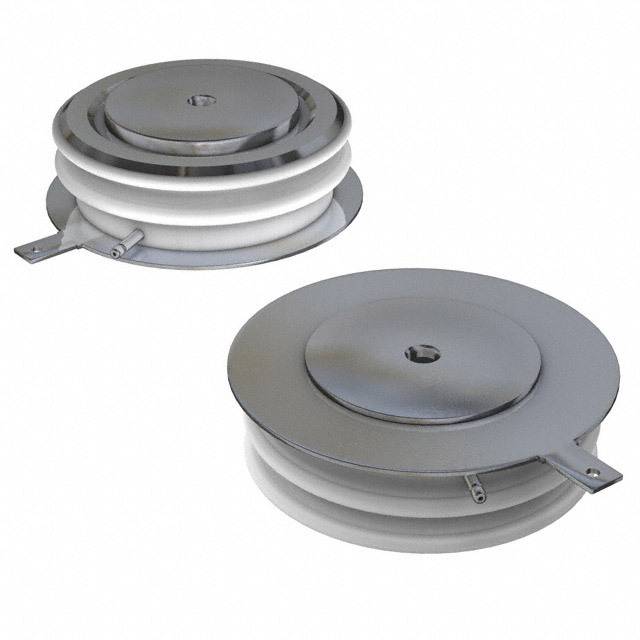

| 产品图片 |
|
| 产品型号 | VS-ST300C04C0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-220AB（E-Puk） |
| 其它名称 | *ST300C04C0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AB，E-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 12 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 2.18V |
| 电流-不重复浪涌50、60Hz(Itsm) | 8000A，8380A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 650A |
| 电流-通态(It(RMS))（最大值） | 1290A |
