Datasheet下载- 型号： VS-ST103S04PFL0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST103S04PFL0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST103S04PFL0价格参考。VishayVS-ST103S04PFL0封装/规格：未分类， 暂无。您可以下载VS-ST103S04PFL0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST103S04PFL0 详细功能的应用电路图电压和使用方法及教程。
VS-ST103S04PFL0 是 Vishay Semiconductor Diodes Division 推出的一款高可靠性、高浪涌能力的单向晶闸管（SCR），额定电压 400V（VDRM/VRRM），通态平均电流 10A（IT(AV)），门极触发电流低（IGT ≤ 50mA），采用 TO-220AB 封装，带绝缘衬垫，具备优异的热性能与抗 dv/dt 能力。 该器件典型应用于中功率交流控制场景，包括： - 工业电机控制：如小型三相电机软启动器、单相/三相调速电路中的相位控制整流； - 固态继电器（SSR）与交流开关模块：用于PLC输出驱动、加热系统（电炉、温控器）的周期性通断控制； - 电源与保护电路：作为过压/过流保护的可控泄放开关（如配合TVS或Crowbar电路）； - 照明与家电控制：调光器、电磁炉、微波炉等设备中实现AC线路的精确相位角触发； - 焊接设备与UPS系统：在输入整流桥后端或旁路路径中提供可控导通与快速关断能力。 其高浪涌电流（ITSM = 180A，半正弦波，50Hz）和低漏电流特性，特别适合存在瞬时冲击负载或需长期稳定工作的工业环境。注意：实际应用中需配合合适门极驱动电路（含RC缓冲与触发电阻），并确保散热设计满足功耗要求（典型Rth(j–c) ≈ 1.5°C/W）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR INVERTER 400V 105A TO-94 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

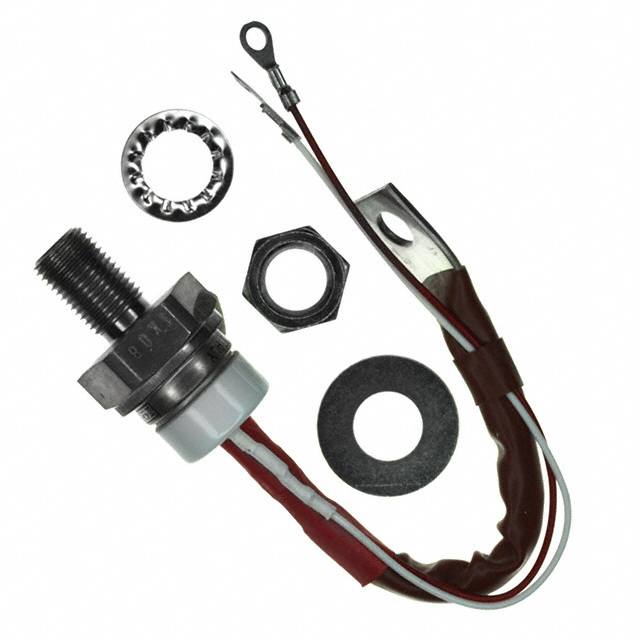

| 产品图片 |
|
| 产品型号 | VS-ST103S04PFL0 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-209AC（TO-94） |
| 其它名称 | *ST103S04PFL0 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-209AC，TO-94-4，接线柱 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 25 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.73V |
| 电流-不重复浪涌50、60Hz(Itsm) | 3000A，3150A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 30mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 105A |
| 电流-通态(It(RMS))（最大值） | 165A |
