Datasheet下载- 型号： VS-SD703C16S20L
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-SD703C16S20L由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-SD703C16S20L价格参考。VishayVS-SD703C16S20L封装/规格：未分类， 暂无。您可以下载VS-SD703C16S20L参考资料、Datasheet数据手册功能说明书，资料中有VS-SD703C16S20L 详细功能的应用电路图电压和使用方法及教程。
VS-SD703C16S20L 是 Vishay Semiconductor Diodes Division 推出的一款高性能高压硅整流二极管（单管），采用 TO-247AC 封装，额定反向重复峰值电压（VRRM）达 1600 V，平均正向整流电流（IF(AV)）为 70 A（带散热器、Tc=100°C），具备低正向压降（VF ≈ 1.85 V @ 70 A）和优异的雪崩耐受能力（UIS Rated）。 其典型应用场景包括： - 工业高频开关电源（如通信基站电源、服务器PSU）中作为输出整流级，兼顾效率与可靠性； - 不间断电源（UPS）和变频器（VFD） 的直流母线整流/续流环节，承受高电压应力与脉冲电流； - 感应加热设备与电焊机 等大功率工频或中频整流电路，利用其高浪涌电流能力（IFSM ≥ 600 A）应对瞬态负载； - 再生能源系统，如光伏逆变器前级升压整流或风力发电变流器中的辅助整流单元（需配合散热设计）； - 高压直流（HVDC）辅助电源模块 或电力电子测试设备中的高可靠整流元件。 该器件强调鲁棒性与长期稳定性，适用于高温、高噪声、高dv/dt的严苛工业环境，不推荐用于低压小功率消费类电子。实际选型需严格遵循 Vishay 官方数据手册的热设计、PCB布局及驱动保护要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 1600V 700A B-PUK |
| 产品分类 | 二极管，整流器 - 模块 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?93179 |

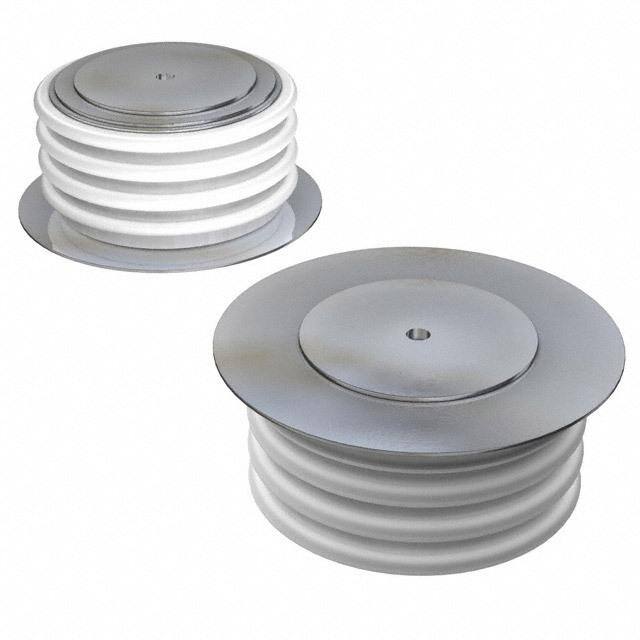

| 产品图片 |
|
| 产品型号 | VS-SD703C16S20L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 2.2V @ 1500A |
| 不同 Vr时的电流-反向漏电流 | 50mA @ 1600V |
| 二极管类型 | 标准 |
| 二极管配置 | 单路 |
| 供应商器件封装 | DO-200AB，B-PUK |
| 其它名称 | *SD703C16S20L |
| 包装 | 散装 |
| 反向恢复时间(trr) | 2µs |
| 安装类型 | 底座安装 |
| 封装/外壳 | DO-200AB，B-PUK |
| 标准包装 | 3 |
| 电压-DC反向(Vr)（最大值） | 1600V（1.6kV） |
| 电流-平均整流(Io)（每二极管） | 700A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
