Datasheet下载- 型号： VS-8TQ060-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-8TQ060-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-8TQ060-N3价格参考。VishayVS-8TQ060-N3封装/规格：未分类， 暂无。您可以下载VS-8TQ060-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-8TQ060-N3 详细功能的应用电路图电压和使用方法及教程。

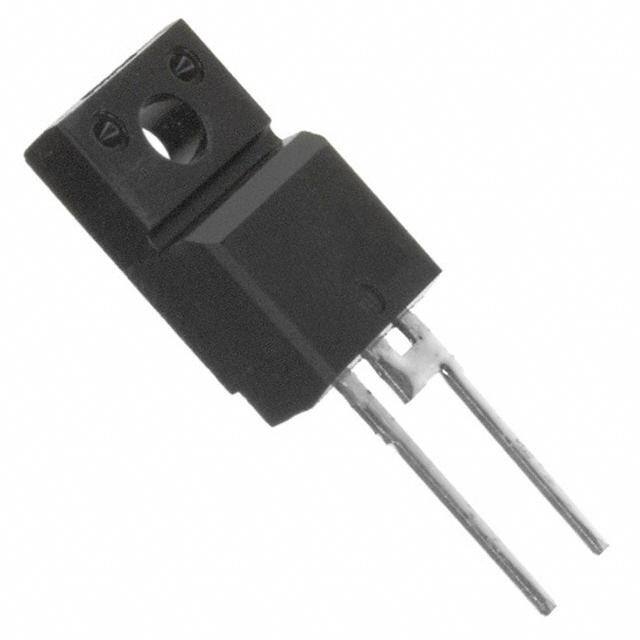

VS-8TQ060-N3 是 Vishay Semiconductor Diodes Division 推出的一款高性能肖特基势垒整流器（Schottky Rectifier），采用 TO-220AC 封装，额定参数为 60V 反向电压、8A 平均正向整流电流，具有低正向压降（典型值约 0.57V @ 8A）、高开关速度和优异的热稳定性。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于 AC/DC 适配器、PC 电源、服务器电源等，利用其低 VF 特性提升转换效率、减少温升； ✅ DC-DC 转换器：在同步或非同步降压（Buck）、升降压（Buck-Boost）电路中作续流/输出整流二极管，尤其适用于 12V–48V 输入系统； ✅ 光伏（PV）微逆变器与储能系统：在 MPPT 电路及电池充放电路径中实现高效、低损耗整流与反向阻断； ✅ 工业电机驱动与UPS：用于辅助电源整流或栅极驱动供电回路，兼顾可靠性与高频响应； ✅ LED 驱动电源：满足恒流驱动对高效率、低噪声整流的需求。 该器件具备无反向恢复电荷（Qrr ≈ 0）、软恢复特性，可显著降低 EMI，简化滤波设计；同时通过 AEC-Q101 认证（部分批次），亦适用于车规级辅助电源系统（如车载充电器OBC辅助电源）。需注意其最大结温为 150°C，建议配合合理散热设计（如加装散热片）以保障长期稳定运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 8A 60V TO-220AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | VS-8TQ060-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 720mV @ 8A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 50µA @ 60V |
| 二极管类型 | 标准 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-220AC |
| 其它名称 | VS-8TQ060-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -55°C ~ 175°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io) | 8A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
