Datasheet下载- 型号： VS-80EPF10PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-80EPF10PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-80EPF10PBF价格参考。VishayVS-80EPF10PBF封装/规格：未分类， 暂无。您可以下载VS-80EPF10PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-80EPF10PBF 详细功能的应用电路图电压和使用方法及教程。
VS-80EPF10PBF是Vishay Semiconductor Diodes Division推出的高性能超快恢复整流二极管，采用TO-247AD封装，额定参数为80A平均整流电流、1000V反向重复峰值电压（VRRM），反向恢复时间（trr）典型值仅35ns，具备低正向压降（VF约1.85V @ 80A）和优异的软恢复特性。 其主要应用场景包括： 1. 工业开关电源（SMPS）：用于PFC（功率因数校正）升压电路及主输出整流级，尤其适用于高效率、高频（20–100 kHz）设计； 2. 不间断电源（UPS）与逆变器：在DC/AC变换环节中承担高频整流与续流任务，软恢复特性可显著降低EMI和开关损耗； 3. 焊接设备与电机驱动器：承受高浪涌电流与重复反向电压，满足工业级可靠性要求； 4. 感应加热与X射线发生器等特种电源：依托高di/dt能力（≥200 A/μs）和热稳定性（Tj最高175°C），适用于严苛瞬态工况。 该器件通过AEC-Q101认证（部分批次），亦可用于车载充电机（OBC）等车规级辅助电源系统。其低恢复电荷（Qrr ≈ 1.2 μC）和高雪崩耐量（EAS ≥ 120 mJ）进一步提升了系统鲁棒性与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 1000V 80A TO247AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

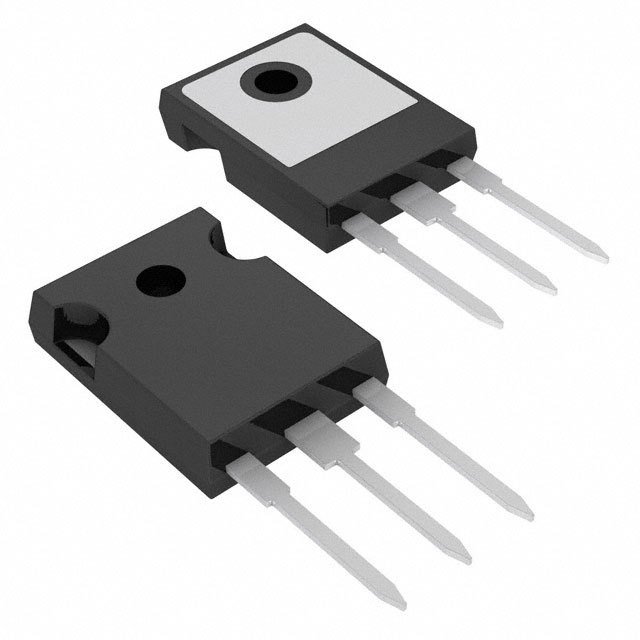

| 产品图片 |
|
| 产品型号 | VS-80EPF10PBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.35V @ 80A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 1000V |
| 二极管类型 | 标准 |
| 供应商器件封装 | TO-247AC |
| 其它名称 | 80EPF10PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | 480ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 工作温度-结 | -40°C ~ 150°C |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 1000V（1kV） |
| 电流-平均整流(Io) | 80A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
