Datasheet下载- 型号： VS-6TQ040-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-6TQ040-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-6TQ040-N3价格参考。VishayVS-6TQ040-N3封装/规格：未分类， 暂无。您可以下载VS-6TQ040-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-6TQ040-N3 详细功能的应用电路图电压和使用方法及教程。
VS-6TQ040-N3 是 Vishay Semiconductor Diodes Division 推出的一款高性能肖特基势垒整流二极管，采用 TO-220AC 封装，额定参数为 40 V 反向电压、6 A 平均正向整流电流，具有低正向压降（典型值约 0.52 V @ 6 A）、高开关速度及优异的热稳定性。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于 AC-DC 适配器、PC 电源、LED 驱动电源等，凭借低 VF 显著提升转换效率，减少发热； ✅ DC-DC 转换器同步整流替代方案：在成本敏感或设计简化需求下，作为高效非同步整流器件； ✅ 电池充电电路：适用于便携设备、电动工具、UPS 等需低压大电流整流的场合，反向恢复时间为零（无反向恢复电荷），可降低 EMI； ✅ 光伏微逆变器与储能系统：在低压直流侧（如 12V/24V/48V 母线）实现高效能量单向传输； ✅ 工业控制与电机驱动辅助电源整流：耐浪涌能力强（IFSM 达 80 A），适合存在瞬态负载的环境。 该器件通过 AEC-Q101 认证，亦可用于汽车电子（如车载充电模块、车身控制单元供电整流），具备高可靠性与长期稳定性。需注意其最大反向电压为 40 V，不适用于高压输入场景，设计时应留足电压裕量并配合散热片使用以保障持续 6 A 工作能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 6A 40V TO-220AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

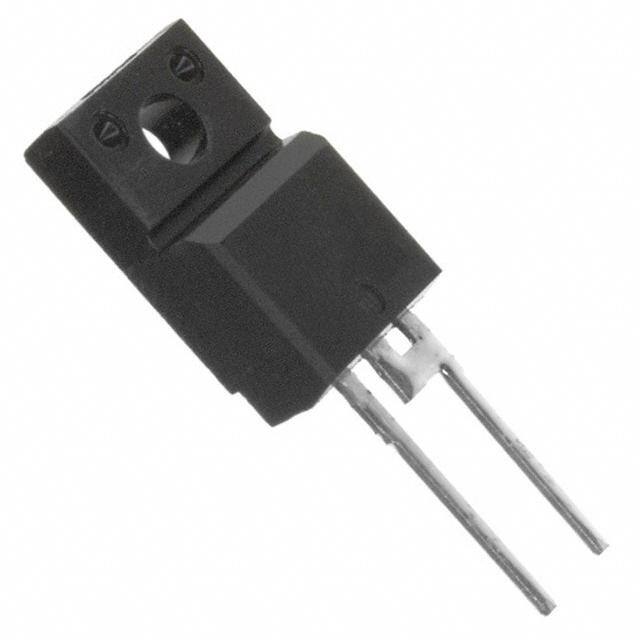

| 产品图片 |
|
| 产品型号 | VS-6TQ040-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 600mV @ 6A |
| 不同 Vr、F时的电容 | 400pF @ 5V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 800µA @ 40V |
| 二极管类型 | 肖特基 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-220AC |
| 其它名称 | VS-6TQ040-N3GI |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -55°C ~ 175°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io) | 6A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
