Datasheet下载- 型号： VS-60CPF02PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-60CPF02PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-60CPF02PBF价格参考。VishayVS-60CPF02PBF封装/规格：未分类， 暂无。您可以下载VS-60CPF02PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-60CPF02PBF 详细功能的应用电路图电压和使用方法及教程。
VS-60CPF02PBF 是 Vishay Semiconductor Diodes Division 推出的一款高性能肖特基势垒整流器（Schottky Barrier Rectifier），采用 TO-247AC 封装，额定参数为 200V 反向电压（VRRM）、60A 平均正向整流电流（IF(AV)），典型正向压降低至约 0.85V（在 60A、Tj=125°C 条件下），具备低功耗与高效率特性。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于通信设备、服务器电源及工业电源中，替代传统快恢复二极管，显著降低导通损耗，提升系统能效（尤其在低压大电流输出端，如 +12V、+5V 或 +3.3V 整流）。 ✅ DC-DC 转换器：适用于高频率（≥100kHz）同步或非同步降压拓扑中的续流/整流路径，凭借快速开关特性（无反向恢复电荷 Qrr ≈ 0）可减少开关噪声与EMI。 ✅ 光伏逆变器与储能系统：用于直流侧输入保护、MPPT模块旁路或电池充放电回路中的防反接与整流功能，耐高温（Tj 最高 175°C）和高浪涌能力（IFSM 达 600A）保障系统可靠性。 ✅ 工业电机驱动与UPS：在功率因数校正（PFC）后级或逆变桥臂续流路径中，提供稳定、低热阻的整流性能。 该器件通过 AEC-Q101 认证（部分批次），亦适用于对可靠性要求严苛的车载充电机（OBC）辅助电源等车规级边缘应用（需确认具体批次合规性）。其低 VF 和高热稳定性特别适合紧凑型、高功率密度设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 60A TO247AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

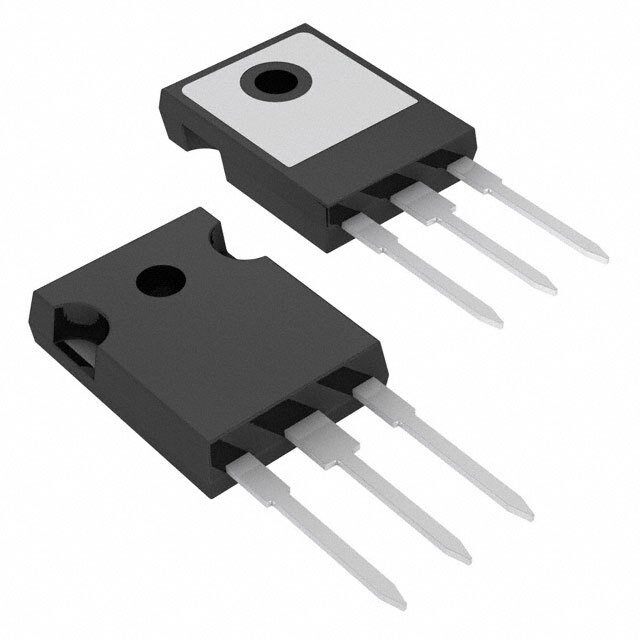

| 产品图片 |
|
| 产品型号 | VS-60CPF02PBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 60A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | TO-247AC |
| 其它名称 | 60CPF02PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | 180ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 工作温度-结 | -40°C ~ 150°C |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 60A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
