Datasheet下载- 型号： VS-40CPQ035PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-40CPQ035PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-40CPQ035PBF价格参考。VishayVS-40CPQ035PBF封装/规格：未分类， 暂无。您可以下载VS-40CPQ035PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-40CPQ035PBF 详细功能的应用电路图电压和使用方法及教程。
VS-40CPQ035PBF是Vishay Semiconductor Diodes Division推出的双共阴极肖特基整流器阵列，采用TO-247封装，额定电流40A（每单元20A），反向电压35V，超低正向压降（典型值仅0.49V @ 20A/25°C）和高开关效率。其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于通信设备、服务器电源及工业电源中DC/DC变换器的低压大电流输出整流，显著降低导通损耗，提升整机效率。 2. DC-DC模块与POL（Point-of-Load）转换器：适用于FPGA、ASIC、GPU等高性能数字负载的供电系统，满足高动态响应与低电压（如3.3V、1.8V、1.2V等）整流需求。 3. 电池充电系统：在锂电/铅酸电池充电器中用作同步整流或防反接保护，利用其快速恢复特性（无反向恢复电荷）减少EMI与开关应力。 4. 太阳能逆变器辅助电源及UPS系统：用于低压直流母线整流或隔离式辅助电源整流回路，兼顾可靠性与热性能（结温可达175°C）。 5. 汽车电子（符合AEC-Q101倾向性）：适用于车载DC/DC转换器、LED驱动电源及信息娱乐系统供电模块（需结合客户认证确认车规适用性）。 该器件凭借双管集成结构节省PCB面积，简化布局，并具备优异的热传导能力，适合高功率密度设计。注意：实际应用中需配合合理散热设计（如加装散热器）以保障长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 35V 20A TO247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

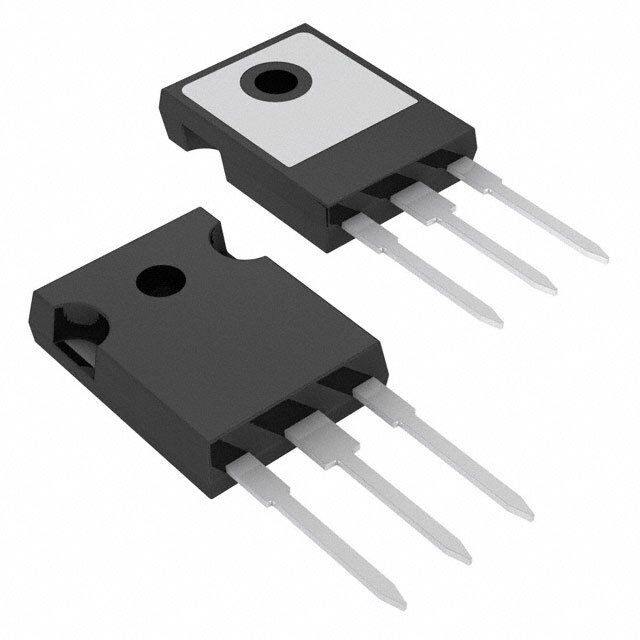

| 产品图片 |
|
| 产品型号 | VS-40CPQ035PBF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 490mV @ 20A |
| 不同 Vr时的电流-反向漏电流 | 4mA @ 35V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | TO-247AC |
| 其它名称 | *40CPQ035PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 25 |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io)（每二极管） | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
