Datasheet下载- 型号： VS-2N691
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-2N691由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-2N691价格参考。VishayVS-2N691封装/规格：未分类， 暂无。您可以下载VS-2N691参考资料、Datasheet数据手册功能说明书，资料中有VS-2N691 详细功能的应用电路图电压和使用方法及教程。
VS-2N691 是 Vishay Semiconductor Diodes Division（原International Rectifier旗下，后并入Vishay）推出的一款单向晶闸管（SCR），属于通用型、通态平均电流约2A（IT(AV) = 2A）、额定重复峰值反向电压（VRRM）为400V的器件。其典型应用场景包括： - 小型可控整流电路：用于直流电源中实现相位控制整流，如可调输出的线性稳压电源或电池充电器中的主控开关； - 固态继电器（SSR）输入级或低功率驱动模块：作为隔离后端的功率开关，控制小功率负载（如指示灯、小型电磁阀、风扇等）的通断； - 过压/过流保护电路：配合触发电路构成 crowbar（撬棍）保护，当检测到异常电压时快速导通，短路电源以触发保险丝熔断或关断上游； - 电机控制：适用于小功率单相交流电机（如罩极电机、小风扇电机）的简易调速或启停控制； - 照明控制：在台灯、装饰灯等AC调光电路中，配合双向触发二极管（DB3）和电位器实现相位角调光。 需注意：VS-2N691为TO-204AA（Metal Can, 玻璃钝化结），需良好散热；其门极触发电流（IGT）典型值约30mA，需匹配合适触发电路；不适用于高频开关（因关断时间较长）或大电流/高di/dt场合。实际应用中应严格遵循Vishay官方数据手册参数与推荐电路设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 700V 25A TO-48 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

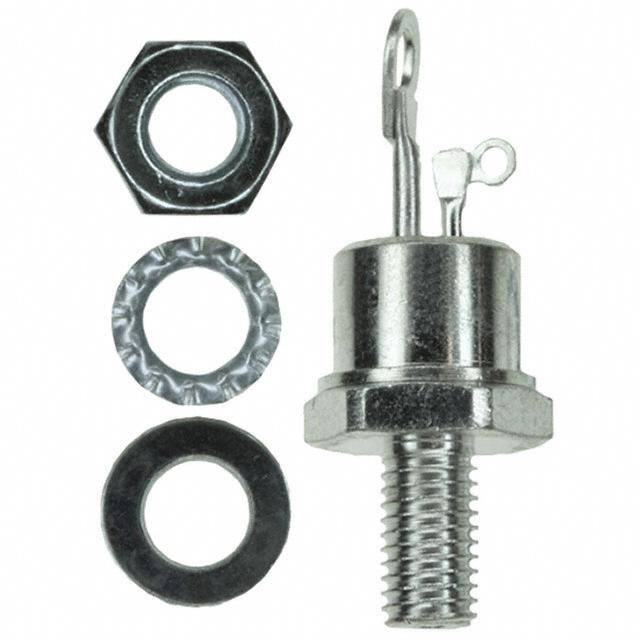

| 产品图片 |
|
| 产品型号 | VS-2N691 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-208AA（TO-48） |
| 其它名称 | *2N691 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-208AA，TO-48-3，接线柱 |
| 工作温度 | -65°C ~ 125°C |
| 标准包装 | 100 |
| 电压-断态 | 700V |
| 电压-栅极触发(Vgt)（最大值） | 2V |
| 电压-通态(Vtm)（最大值） | 2V |
| 电流-不重复浪涌50、60Hz(Itsm) | 145A，150A |
| 电流-保持(Ih)（最大值） | 20mA |
| 电流-断态（最大值） | 2.25mA |
| 电流-栅极触发(Igt)（最大值） | 40mA |
| 电流-通态(It(AV))（最大值） | 16A |
| 电流-通态(It(RMS))（最大值） | 25A |
