Datasheet下载- 型号： VPH4-0047TR-R
- 制造商： Bussmann/Cooper
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VPH4-0047TR-R由Bussmann/Cooper设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VPH4-0047TR-R价格参考。Bussmann/CooperVPH4-0047TR-R封装/规格：未分类， 暂无。您可以下载VPH4-0047TR-R参考资料、Datasheet数据手册功能说明书，资料中有VPH4-0047TR-R 详细功能的应用电路图电压和使用方法及教程。
Eaton VPH4-0047TR-R 是一款专为开关模式电源（SMPS）设计的高频隔离变压器，属于 Eaton VPH 系列高可靠性磁性元件。其典型应用场景包括：工业自动化设备中的辅助电源模块（如 PLC、HMI、传感器供电）、通信基站及光模块的隔离式 DC-DC 变换器、医疗电子设备（符合 IEC 60601-1 安全要求的低漏电流隔离）、铁路与轨道交通控制系统的板载电源，以及满足 UL/EN/IEC 62368-1 标准的消费类或商用电源适配器。该型号具备 4:1 匝比、额定工作频率 200–500 kHz、增强绝缘等级（加强绝缘，隔离电压 ≥3 kVAC）、低耦合电容（<10 pF），可有效抑制 EMI 并保障功能安全。其 SMT 封装（RoHS 合规）和优化的绕组结构支持高效率（典型 >95%）、低温升及长期稳定运行，适用于空间受限且对电气隔离、抗扰性和寿命要求严苛的中高功率 SMPS（输出功率约 10–25 W）。不适用于非隔离型拓扑（如 BUCK）或工频线性电源。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 82.8 毫欧最大 |
| 描述 | INDUCTOR/TRANSFORMER 7.94UH SMD |
| 产品分类 | 阵列，信号变压器 |
| 品牌 | Cooper Bussmann |
| 数据手册 | |

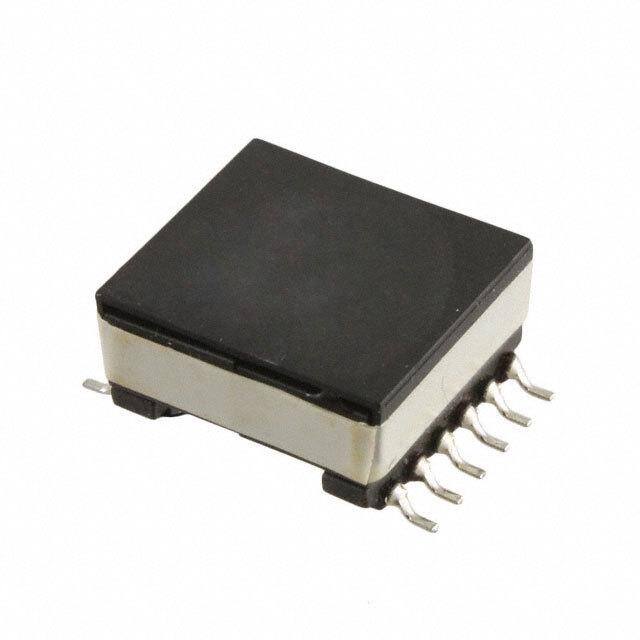

| 产品图片 |
|
| 产品型号 | VPH4-0047TR-R |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VERSA-PAC® |
| 产品目录绘图 |
|
| 其它名称 | VPH4-0047TR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.709" 长x 0.969" 宽（18.00mm x 24.60mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 12-SMD |
| 屏蔽 | 无屏蔽 |
| 标准包装 | 140 |
| 电感-串联连接 | 285.84µH |
| 电感-并联连接 | 7.94µH |
| 电流 | 1.41A |
| 线圈数 | 6 |
| 高度 | 0.394"（10.00mm） |
4%20series.jpg)
