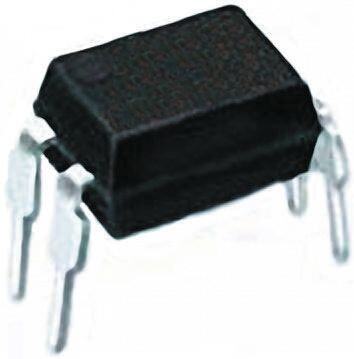

图片仅供参考
详细数据请看参考数据手册
- 型号： VO615A-5
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VO615A-5由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VO615A-5价格参考。VishayVO615A-5封装/规格：未分类， 暂无。您可以下载VO615A-5参考资料、Datasheet数据手册功能说明书，资料中有VO615A-5 详细功能的应用电路图电压和使用方法及教程。
VO615A-5（Vishay Semiconductor Diodes Division）是一款高性能、高隔离电压（5000 VRMS）的光耦合器，采用DIP-4封装，内置GaAs红外LED与硅NPN光电晶体管，具备高电流传输比（CTR ≥ 100% @ IF = 5 mA, VCE = 5 V）、低输入驱动电流和快速响应（tON/tOFF ≈ 4/3 μs），适用于需电气隔离与信号电平转换的关键场景。 典型应用场景包括： ✅ 工业自动化——PLC数字输入模块中隔离现场开关/传感器信号，防止地环路干扰与高压窜入； ✅ 开关电源反馈回路——在AC-DC或DC-DC隔离型电源中，将次级侧电压采样信号安全传至初级侧PWM控制器（如UC384x系列），实现稳压闭环； ✅ 电机驱动与变频器——隔离MCU控制信号与IGBT/MOSFET驱动电路，提升系统抗噪性与安全性； ✅ 医疗设备——用于监护仪、分析仪等低压控制侧与高压执行单元间的信号隔离，满足IEC 60601-1安规要求； ✅ 通信接口保护——RS-232/485隔离收发器前端，抑制共模噪声及浪涌冲击； ✅ 家电与智能电表——空调、洗衣机主控板中隔离用户按键、温度传感等弱电信号，保障人身与系统安全。 其-5版本表示CTR分档为100–200%，确保批次一致性，适合对增益稳定性有要求的设计。工作温度范围-55℃~+110℃，支持无铅回流焊，符合RoHS与UL/cUL认证，广泛应用于高可靠性工业与消费类电子领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Vishay Semiconductor Opto Division |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | VO615A-5 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 3µs， 4.7µs |
| 供应商器件封装 | 4-DIP |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 110°C |
| 打开/关闭时间（典型值） | 6µs， 5µs |
| 标准包装 | 4,000 |
| 电压-正向(Vf)（典型值） | 1.43V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 60mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 150% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
