Datasheet下载- 型号： VND5E006ASP-E
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VND5E006ASP-E由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VND5E006ASP-E价格参考。STMicroelectronicsVND5E006ASP-E封装/规格：未分类， 暂无。您可以下载VND5E006ASP-E参考资料、Datasheet数据手册功能说明书，资料中有VND5E006ASP-E 详细功能的应用电路图电压和使用方法及教程。
VND5E006ASP-E 是意法半导体（STMicroelectronics）出品的高边驱动器，并非德州仪器（Texas Instruments）的产品。该器件常被误认为TI型号，实为ST的智能功率开关（IPD），属于PMIC中的配电开关/负载驱动器类别。 其典型应用场景包括： - 汽车电子：用于控制车灯（前照灯、尾灯、转向灯）、雨刷电机、座椅调节电机、HVAC鼓风机等12V/24V负载，具备AEC-Q100认证，支持严苛车载环境； - 工业自动化：驱动继电器、电磁阀、小型直流电机或加热元件，利用其过流、短路、过热和ESD保护功能提升系统可靠性； - 楼宇与家电：在智能电表、暖通控制器、洗衣机/冰箱的执行器模块中实现安全、受控的负载通断； - 关键特性支撑应用：内置诊断反馈（电流检测输出）、可编程限流（典型6.5A）、低导通电阻（RDS(on) ≈ 10mΩ）、宽工作电压（4.5–28V）及SPI兼容使能控制，适合需状态监控与故障管理的嵌入式系统。 注意：选型时务必确认供应商（ST原厂）及数据手册（如DS12693），避免与TI类似型号（如TPS2708x系列）混淆。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DRIVER HIGH SIDE 2CH 16SOP |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 内部开关 |
| 品牌 | STMicroelectronics |
| 数据手册 | |

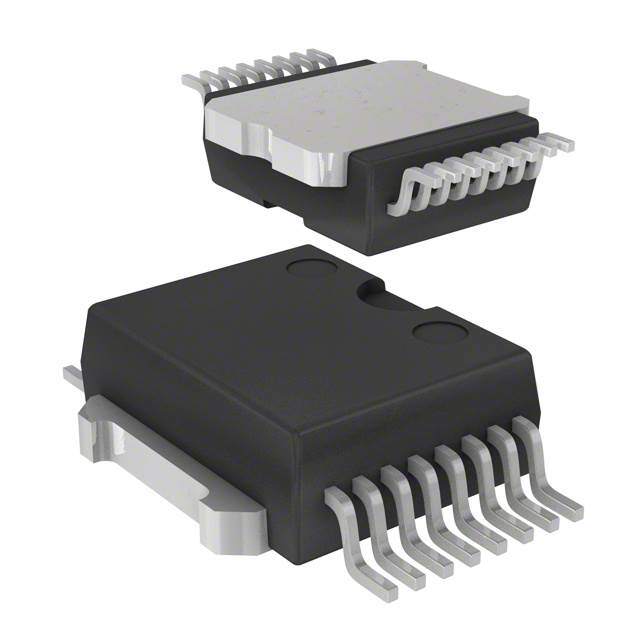

| 产品图片 |
|
| 产品型号 | VND5E006ASP-E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VIPower™ |
| 供应商器件封装 | PowerSO-16™ |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM1965/CL1969/SC1037/PF250608?referrer=70071840 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 导通电阻 | 5 毫欧 |
| 封装/外壳 | 16-PowerBSOP（0.370"，9.40mm 宽） |
| 工作温度 | -40°C ~ 150°C |
| 标准包装 | 50 |
| 电压-电源 | 4.5 V ~ 28 V |
| 电流-峰值输出 | 100A |
| 电流-输出/通道 | 70A |
| 类型 | 高端 |
| 输入类型 | 非反相 |
| 输出数 | 2 |
