Datasheet下载- 型号： VM7JBR680
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VM7JBR680由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VM7JBR680价格参考。STACKPOLE ELECTRONICS INC.VM7JBR680封装/规格：未分类， 暂无。您可以下载VM7JBR680参考资料、Datasheet数据手册功能说明书，资料中有VM7JBR680 详细功能的应用电路图电压和使用方法及教程。

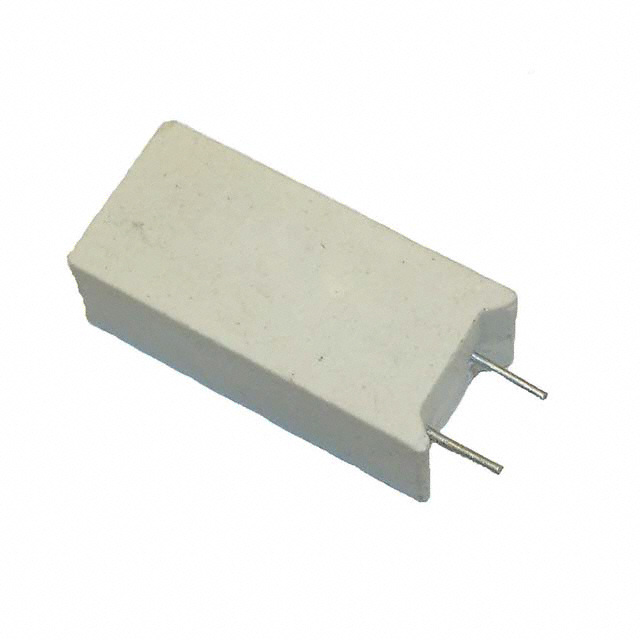

VM7JBR680 是 Stackpole Electronics Inc 推出的一款通孔式（THT）厚膜绕线电阻器，阻值为0.68Ω（±5%），额定功率1W，具有高脉冲耐受能力、低电感及优异的抗浪涌特性。其典型应用场景包括： - 电源电路保护：常用于开关电源（SMPS）、AC-DC适配器中作电流检测或限流电阻，配合控制IC实现过流保护； - 电机驱动与控制：在直流电机、步进电机驱动板中用作采样电阻，提供精确的电流反馈信号； - 工业控制与自动化设备：适用于PLC输出模块、变频器制动单元等需稳定大电流检测的场合； - 照明系统：LED驱动电源中用于恒流源反馈环路的电流传感； - 汽车电子（非安全关键系统）：如车载充电器、车身控制模块（BCM）中的负载检测与限流环节（需满足AEC-Q200可选认证时适用）。 该器件采用陶瓷基体与金属帽封装，具备良好的散热性与机械强度，适合波峰焊工艺，广泛应用于对可靠性、脉冲稳定性及长期负载能力有要求的中高功率通孔设计中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CERM WW 7W 0.68 OHM 5% VERT |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | VM7JBR680 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VM |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25975 |
| 供应商器件封装 | - |
| 其它名称 | VM 7 0.68 5% B |
| 功率(W) | 7W |
| 包装 | 散装 |
| 大小/尺寸 | 0.512" 长 x 0.374" 宽（13.00mm x 9.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 径向 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±800ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 0.68 |
| 端子数 | 2 |
| 高度 | 1.594" （40.50mm） |
