Datasheet下载- 型号： VLZ15-GS18
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VLZ15-GS18由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VLZ15-GS18价格参考。VishayVLZ15-GS18封装/规格：未分类， 暂无。您可以下载VLZ15-GS18参考资料、Datasheet数据手册功能说明书，资料中有VLZ15-GS18 详细功能的应用电路图电压和使用方法及教程。

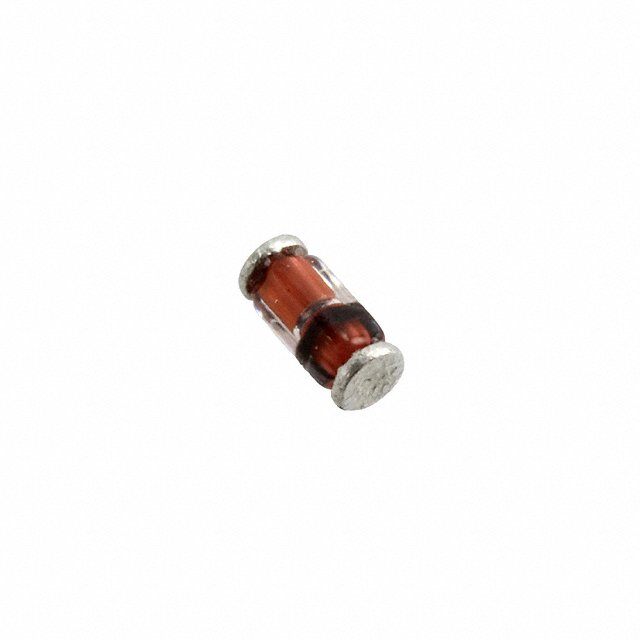

VLZ15-GS18 是 Vishay Semiconductor Diodes Division 推出的一款单极性齐纳二极管，标称稳压值为15 V（容差±5%），额定功率为500 mW（0.5 W），采用小型表面贴装封装（DO-213AA / MINI-MELF）。其典型应用场景包括： 1. 电压基准与稳压：在低功耗模拟电路、传感器信号调理或微控制器电源监控中，提供稳定参考电压；适用于输入电压波动较小、负载电流较轻（通常≤10 mA）的场合。 2. 过压保护：与TVS或限流电阻配合，用于保护敏感IC（如运放、ADC、MCU I/O口）免受瞬态过压（如ESD、感应尖峰）损害。 3. 电源轨钳位：在通信接口（如RS-232、CAN收发器）或电池供电设备中，将电压钳位于15 V附近，防止后级器件超压损坏。 4. 反馈电路补偿：在开关电源（如反激式适配器）的光耦反馈路径中，辅助设定输出电压基准点。 需注意：该器件为玻璃钝化结构，具备良好稳定性与低噪声特性，但不适用于大电流或高动态负载场景；设计时应确保功耗不超过额定值（建议留20%余量），并考虑温度系数（约+2.2 mV/°C）对精度的影响。典型工作电流范围为1–20 mA，推荐使用限流电阻精确设定工作点。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 15V 500MW SOD80 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | VLZ15-GS18 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | * |
| 标准包装 | 10,000 |
