Datasheet下载- 型号： VLM13580T-1R5M-D1
- 制造商： TDK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VLM13580T-1R5M-D1由TDK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VLM13580T-1R5M-D1价格参考。TDKVLM13580T-1R5M-D1封装/规格：未分类， 暂无。您可以下载VLM13580T-1R5M-D1参考资料、Datasheet数据手册功能说明书，资料中有VLM13580T-1R5M-D1 详细功能的应用电路图电压和使用方法及教程。

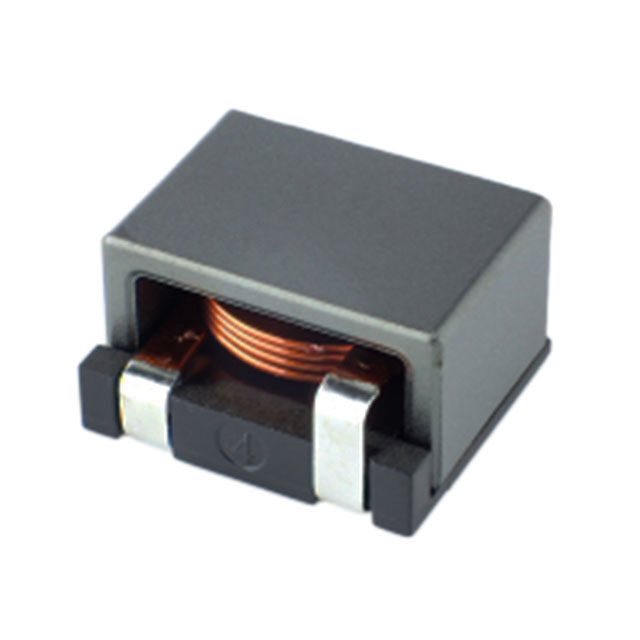

TDK Corporation的VLM13580T-1R5M-D1是一款高性能、大电流、小型化屏蔽式固定电感器（功率电感），电感值为1.5μH，额定电流高达42A（典型值），采用复合磁芯与一体成型结构，具备低DCR（约0.95mΩ）、高饱和电流和优异的抗EMI性能。 其主要应用场景包括： ✅ 服务器与数据中心电源系统：用于CPU/GPU供电的VRM（电压调节模块）中作为输出滤波电感，满足高效率、高功率密度需求； ✅ 通信设备电源：如5G基站PA电源、光模块供电电路中的DC-DC降压转换器（如POL点负载转换器）； ✅ 工业自动化电源：PLC、伺服驱动器及FPGA供电单元中，承受瞬态大电流并保持稳定输出； ✅ 新能源领域：车载OBC（车载充电机）、DC-DC转换器（如12V/48V双向转换）及光伏逆变器辅助电源模块。 该器件支持AEC-Q200（D1后缀代表符合汽车级可靠性标准），因此亦适用于对可靠性要求严苛的车载信息娱乐系统、ADAS域控制器等车规级电源设计。其13.5×12.6×8.0mm紧凑尺寸与底部散热焊盘设计，特别适配高密度PCB布局与热管理需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 2.5 毫欧最大 |
| 描述 | INDUCTOR POWER 1.5UH SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | TDK Corporation |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | VLM13580T-1R5M-D1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VLM |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.531" 长 x 0.480" 宽 （13.50mm x 12.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | -40°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 400 |
| 电感 | 1.5µH |
| 电流-饱和值 | 26A |
| 类型 | 绕线 |
| 频率-测试 | 100kHz |
| 频率-自谐振 | - |
| 额定电流 | 11.3A |
| 高度-安装（最大值） | 0.327"（8.30mm） |
