Datasheet下载- 型号： VI20120C-E3/4W
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VI20120C-E3/4W由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VI20120C-E3/4W价格参考。VishayVI20120C-E3/4W封装/规格：未分类， 暂无。您可以下载VI20120C-E3/4W参考资料、Datasheet数据手册功能说明书，资料中有VI20120C-E3/4W 详细功能的应用电路图电压和使用方法及教程。
VI20120C-E3/4W 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（2×120V/20A，采用 TO-263AB 封装）。其主要应用场景包括： • 开关电源（SMPS）次级同步整流：适用于通信电源、服务器电源及工业电源中 DC-DC 变换器的低压大电流输出整流，凭借低正向压降（典型VF≈0.58V @20A）和高效率，显著降低导通损耗，提升能效。 • DC-DC 转换器与 POL（Point-of-Load）模块：在 12V/5V/3.3V 等多路输出系统中，作为双通道整流单元，支持并联或独立输出设计，节省PCB空间。 • 电池充电与储能系统：用于双向DC-DC变换器或UPS中的高频整流环节，具备快速开关特性（无反向恢复电荷），减少开关噪声与EMI。 • 工业与电信设备：如基站电源、PLC电源模块、LED驱动电源等对可靠性、热性能要求高的场景；其AEC-Q101兼容设计（部分批次）亦支持严苛环境应用。 • 汽车电子辅助电源：虽非车规级主驱器件，但在车载信息娱乐系统、ADAS辅助电源等12V/24V输入的次级整流中可提供高功率密度方案。 注：该器件为表面贴装型，需注意PCB散热设计（推荐大面积铜箔+过孔散热），不适用于工频半波/全波整流等低频大电流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 120V 10A TO262AA |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

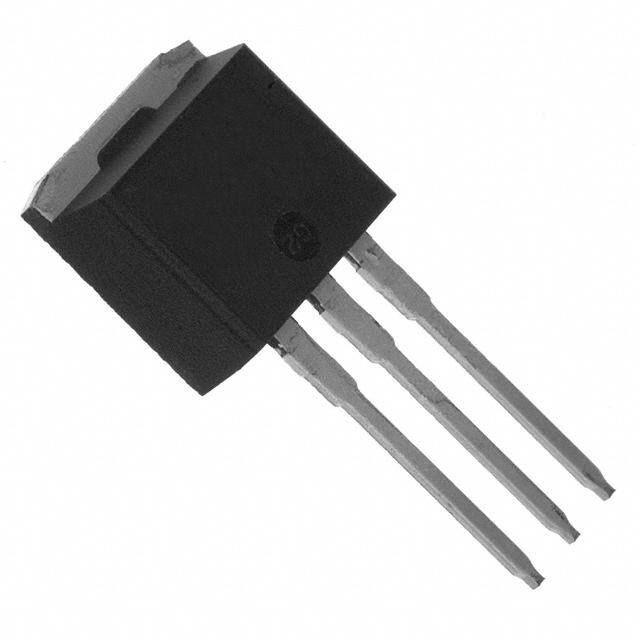

| 产品图片 | |
| 产品型号 | VI20120C-E3/4W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10A |
| 不同 Vr时的电流-反向漏电流 | 700µA @ 120V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 供应商器件封装 | TO-262AA |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-262-3，长引线，I²Pak，TO-262AA |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 120V |
| 电流-平均整流(Io)（每二极管） | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
