Datasheet下载- 型号： SZ1SMA54AT3G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SZ1SMA54AT3G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SZ1SMA54AT3G价格参考。ON SemiconductorSZ1SMA54AT3G封装/规格：未分类， 暂无。您可以下载SZ1SMA54AT3G参考资料、Datasheet数据手册功能说明书，资料中有SZ1SMA54AT3G 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 SZ1SMA54AT3G 是一款瞬态电压抑制二极管（TVS二极管），属于高功率表面贴装器件，广泛用于电子设备的过压保护。其主要应用场景包括： 1. 电源电路保护：适用于开关电源、DC-DC转换器等，防止因雷击、电感负载切换或电源波动引起的瞬态过电压损坏后级电路。 2. 工业控制系统：在PLC、传感器接口和工业通信线路中，提供对静电放电（ESD）、电快速瞬变脉冲群（EFT）等干扰的防护。 3. 消费类电子产品：用于电视、机顶盒、充电器等设备中，保护敏感集成电路免受电压浪涌影响。 4. 汽车电子系统：尽管非车规专用型号，但仍可用于部分车载辅助系统（如车载娱乐、照明控制）中，抑制电池反接、负载突降等引发的瞬态电压。 5. 通信接口保护：应用于RS-232、RS-485、USB等数据线路上，防止静电和感应雷击造成通信中断或芯片损坏。 SZ1SMA54AT3G 具有响应速度快、箝位电压低、吸收能量能力强等优点，采用SMA封装，适合自动化贴片生产。其标称击穿电压为60V，最大反向关断电压为54V，峰值脉冲功率可达400W，适用于中等功率级别的瞬态保护需求。使用时需配合合理的PCB布局与接地设计，以确保最佳保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 54VWM 87.1VC SMA |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

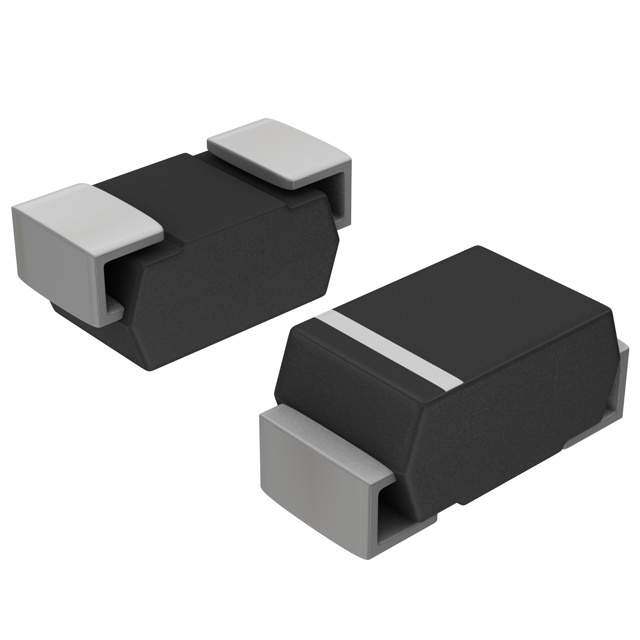

| 产品图片 | |
| 产品型号 | SZ1SMA54AT3G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 240pF @ 1MHz |
| 供应商器件封装 | SMA |
| 功率-峰值脉冲 | 400W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 5,000 |
| 电压-击穿（最小值） | 60V |
| 电压-反向关态（典型值） | 54V |
| 电压-箝位（最大值）@Ipp | 87.1V |
| 电流-峰值脉冲(10/1000µs) | 4.6A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
