Datasheet下载- 型号： SY100H600JZ
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SY100H600JZ由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SY100H600JZ价格参考。MicrelSY100H600JZ封装/规格：未分类， 暂无。您可以下载SY100H600JZ参考资料、Datasheet数据手册功能说明书，资料中有SY100H600JZ 详细功能的应用电路图电压和使用方法及教程。
SY100H600JZ 是 Microchip Technology（原收购自Micrel）推出的高速ECL/PECL至TTL/LVTTL电平转换器，属于逻辑器件中的电平移位器。其典型应用场景包括： - 高速通信接口电平适配：在光纤收发器、SONET/SDH、ATM等通信设备中，将ECL/PECL（如−5.2 V或−4.5 V供电）高速差分信号转换为兼容FPGA、CPLD或微控制器的单端LVTTL/TTL电平（3.3 V或5 V），确保跨工艺节点信号互连。 - 时钟分配与扇出驱动：用作低抖动时钟缓冲/转换器，将高速ECL时钟源（如时钟发生器SY100ELxx系列）转换为TTL电平，驱动多个下游逻辑器件（如计数器、FIFO、ADC采样控制电路），兼顾速度（tPD ≈ 1.2 ns）与信号完整性。 - 测试测量设备：在高速示波器、误码率测试仪（BERT）等仪器中，实现不同电平标准模块间的信号桥接，支持多标准混合逻辑系统协同工作。 - 军用与航天电子系统：凭借宽温范围（−40°C 至 +85°C）、高抗噪性及ECL固有的低抖动特性，适用于对可靠性与时序精度要求严苛的领域。 需注意：该器件为双电源供电（VCC=3.3 V/5 V，VEE=−5.2 V），使用时须严格遵循电源上电时序（先VEE后VCC），并做好ECL端终端匹配（通常50 Ω至VEE），以避免反射和振铃。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TRANSLATOR 9BIT ECL 28-PLCC |
| 产品分类 | 逻辑 - 变换器 |
| 品牌 | Micrel Inc |
| 数据手册 | |

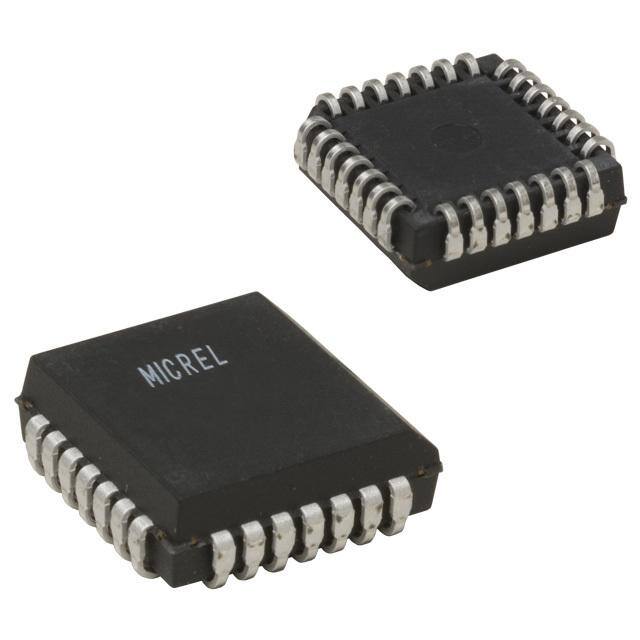

| 产品图片 |
|
| 产品型号 | SY100H600JZ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 100H |
| 产品目录页面 | |
| 传播延迟（最大值） | 3.2ns |
| 位数 | 9 |
| 供应商器件封装 | 28-PLCC |
| 其它名称 | 576-2467 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-LCC（J 形引线） |
| 工作温度 | 0°C ~ 85°C |
| 差分-输入:输出 | 无/无 |
| 数据速率 | - |
| 标准包装 | 38 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 输入类型 | TTL |
| 输出/通道数 | 9 |
| 输出类型 | ECL |
| 通道数 | 1 |
| 逻辑功能 | 变换器 |
