【未分类_SRLCBS-7-01】封装/厂家_SRLCBS-7-01中文资料_价格

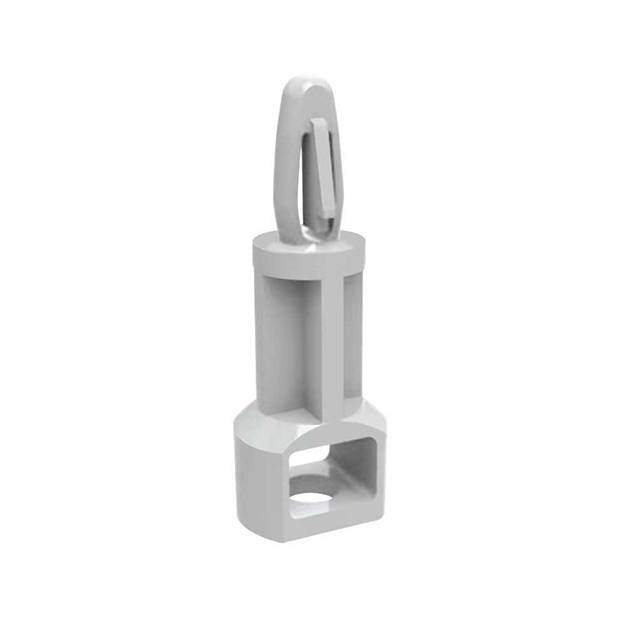

图片仅供参考

详细数据请看参考数据手册

型号： SRLCBS-7-01
制造商： Essentra Components
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供SRLCBS-7-01由Essentra Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SRLCBS-7-01价格参考。Essentra ComponentsSRLCBS-7-01封装/规格：未分类，暂无。您可以下载SRLCBS-7-01参考资料、Datasheet数据手册功能说明书，资料中有SRLCBS-7-01 详细功能的应用电路图电压和使用方法及教程。

ESSENTRA（原RICHCO）的SRLCBS-7-01是一款塑料（通常为聚碳酸酯或UL94 V-0阻燃工程塑料）电路板支座（Circuit Board Standoff），属直角安装、带螺纹柱与底座一体式结构，高度约7mm（“7”即代表标称高度），公制M3螺纹规格（“01”常指M3×0.5）。

其典型应用场景包括：
1. 工业控制与自动化设备：用于固定PCB于金属机箱或导轨安装板上，提供可靠电气隔离与机械支撑，防止振动导致板体位移或短路；
2. 通信模块与嵌入式系统：在紧凑型网关、IoT终端中实现双面限高安装（底座贴合面板，柱体支撑PCB），兼顾散热间隙与抗干扰间距；
3. 医疗电子设备：凭借UL94 V-0阻燃等级和无卤特性，适用于便携式监护仪、诊断模块等对安全合规性要求严格的场景；
4. 测试治具与原型开发：工程师常用其快速搭建可拆卸PCB载板，便于调试、更换模块或进行EMC预兼容测试。

该支座不适用于高振动强冲击或长期高温（>85℃）环境，亦不可替代导电连接件。安装时需配合M3螺丝与对应垫片，确保扭矩适中（通常0.5–0.7 N·m），避免塑料柱体开裂。

产品参数图文手册常见问题

参数	数值
产品目录	硬件，紧固件，配件
描述	SNAP RIVET LOCKING CBS 7/16"
产品分类	电路板支座
品牌	Essentra Components
数据手册	点击此处下载产品Datasheet 点击此处下载产品Datasheet
产品图片
产品型号	SRLCBS-7-01
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	SRLCBS
产品培训模块	http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16021http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16067http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=23474
保持类型	卡锁
其它名称	21069110 SRLCBS- 7-01 SRLCBS- 7-01-ND SRLCBS701
安装孔直径	0.157 ~ 0.161"（4.00 ~ 4.10mm）
安装类型	搭扣铆钉
安装面板厚度	-
支撑孔直径	0.156"（3.96mm）5/32"
支撑面板厚度	0.062"（1.57mm）1/16"
材料	尼龙
板间高度	0.438"（11.13mm）7/16"
标准包装	1,000
特性	-
长度-总	0.839"（21.30mm）
