Datasheet下载- 型号： SN74GTL2007PW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74GTL2007PW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74GTL2007PW价格参考。Texas InstrumentsSN74GTL2007PW封装/规格：未分类， 暂无。您可以下载SN74GTL2007PW参考资料、Datasheet数据手册功能说明书，资料中有SN74GTL2007PW 详细功能的应用电路图电压和使用方法及教程。
SN74GTL2007PW 是德州仪器（Texas Instruments）推出的8位GTLP（Gunning Transceiver Logic Plus）至LVTTL/LVCMOS电平转换器，采用TSSOP-24封装。其核心应用场景是高速、双向、多负载的板级电平匹配与信号完整性保障。 典型应用包括： ✅ 服务器/通信设备中，实现背板或主板上GTLP总线（如PCI-X早期接口、某些FPGA配置总线）与FPGA/CPLD或微控制器的LVTTL/LVCMOS I/O之间的电平转换（3.3V GTLP ↔ 1.2V/1.5V/1.8V/2.5V/3.3V逻辑）； ✅ 在需要驱动多个负载（如扇出至多个接收端）的高速控制总线中，提供低偏斜、高驱动能力（±24mA驱动）和热插拔支持（带Ioff保护）； ✅ 用于时钟分配、地址/数据总线缓冲及隔离，尤其适用于对建立/保持时间敏感、需最小传播延迟（典型tPD = 2.8ns）的系统； ✅ 支持独立方向控制（DIR引脚），可灵活配置为单向或双向转换，适合共享数据总线（如I²C扩展需电平匹配时需配合其他方案，但本器件本身不适用于开漏总线）。 注意：该器件不适用于I²C、SPI等标准串行接口的直接电平转换（因无开漏输出与上升时间加速功能），亦不支持超低压（<1.2V）或高压（>3.6V）域转换。设计时需严格遵循电源排序（VCCA先上电）、终端匹配及PCB布线规则以抑制反射与串扰。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC XLATOR TO LVTTL 12BIT 28TSSOP |
| 产品分类 | 逻辑 - 变换器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

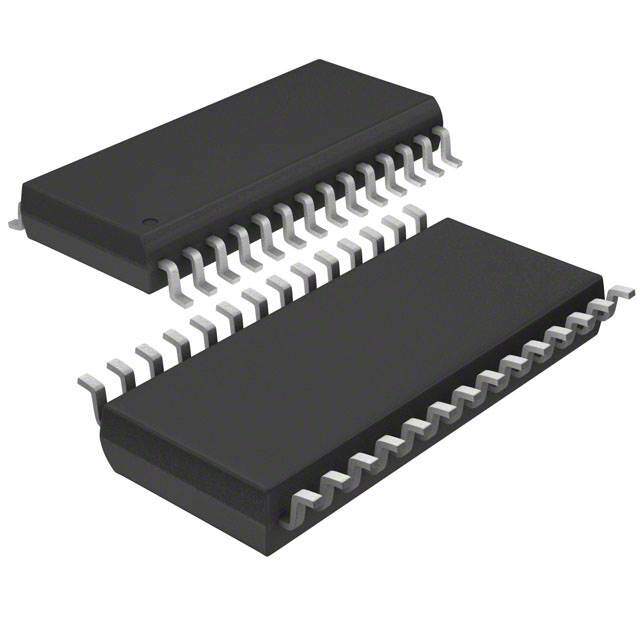

| 产品图片 |
|
| 产品型号 | SN74GTL2007PW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74GTL |
| 传播延迟（最大值） | 10ns |
| 位数 | 12 |
| 供应商器件封装 | 28-TSSOP |
| 其它名称 | SN74GTL2007PWE4 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 差分-输入:输出 | 无/无 |
| 数据速率 | - |
| 标准包装 | 50 |
| 电压-电源 | 3 V ~ 3.6 V |
| 输入类型 | GTL |
| 输出/通道数 | 1 |
| 输出类型 | LVTTL |
| 通道数 | 12 |
| 逻辑功能 | 变换器，开路漏极 |
