Datasheet下载- 型号： SN74F126N
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74F126N由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74F126N价格参考。Texas InstrumentsSN74F126N封装/规格：未分类， 暂无。您可以下载SN74F126N参考资料、Datasheet数据手册功能说明书，资料中有SN74F126N 详细功能的应用电路图电压和使用方法及教程。
SN74F126N 是德州仪器（Texas Instruments）推出的四路三态缓冲器/线路驱动器，属于快速双极型（F系列）逻辑器件。其典型应用场景包括：
- 总线驱动与隔离：利用其三态输出（高电平、低电平、高阻态），可将多个设备共享同一数据总线（如地址/数据总线），通过使能端（\(\overline{OE}\)）控制通断，避免信号冲突。
- 电平转换与负载驱动：提供较强驱动能力（典型灌电流达20mA，拉电流15mA），适用于驱动LED、继电器、长印制线或容性负载，弥补微控制器I/O口驱动不足。
- 信号整形与噪声抑制：F系列具备较快传播延迟（典型约4ns），可对弱/畸变信号进行整形、增强边沿陡度，提升系统抗干扰能力。
- 数字系统接口扩展：常用于老式工控系统、仪器仪表、通信板卡中，作为MCU或FPGA与外部外设（如ADC、DAC、显示模块）之间的缓冲接口。
- 兼容性设计：TTL电平兼容，可无缝替代74LS126等器件，用于升级或维护遗留的5V TTL系统。
注意：该器件为双列直插DIP封装（SN74F126N），已属成熟停产型号（建议新设计选用更节能、兼容的74LVC系列替代），但仍广泛用于维修、教育及特定工业场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BUS BUFF TRI-ST QD 14DIP缓冲器和线路驱动器 Quad Bus Buffer Gate With 3-State Outputs |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

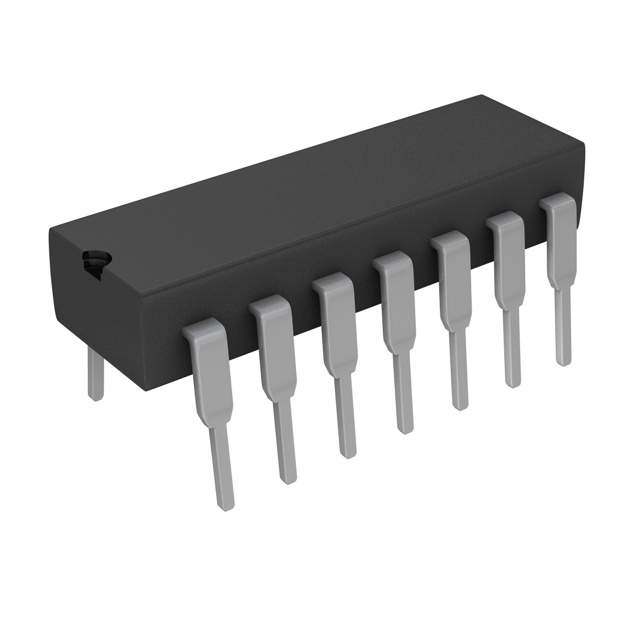

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments SN74F126N74F |
| 数据手册 | |
| 产品型号 | SN74F126N |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 8 ns at 5 V |
| 低电平输出电流 | 64 mA |
| 供应商器件封装 | 14-PDIP |
| 元件数 | 4 |
| 其它名称 | 296-3550-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | 0°C ~ 70°C |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 极性 | Non-Inverting |
| 标准包装 | 25 |
| 每元件位数 | 1 |
| 每芯片的通道数量 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 15mA，64mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电源电流 | 0.048 mA |
| 系列 | SN74F126 |
| 输入线路数量 | 4 |
| 输出类型 | 3-State |
| 输出线路数量 | 3 |
| 逻辑类型 | Bipolar |
| 逻辑系列 | F |
| 高电平输出电流 | - 15 mA |
