Datasheet下载- 型号： SN74AS756N
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74AS756N由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74AS756N价格参考。Texas InstrumentsSN74AS756N封装/规格：未分类， 暂无。您可以下载SN74AS756N参考资料、Datasheet数据手册功能说明书，资料中有SN74AS756N 详细功能的应用电路图电压和使用方法及教程。
SN74AS756N 是德州仪器（Texas Instruments）推出的一款双路 4 位总线收发器（含三态输出），属于 TTL 高速系列（AS 系列），具有低传播延迟（典型值约 5.5 ns）、高驱动能力及兼容标准 TTL 电平的特点。其主要应用场景包括： - 工业控制系统：用于PLC模块、I/O扩展板中，实现微控制器与外围设备间双向数据总线的隔离与驱动，提升抗干扰能力与信号完整性。 - 通信接口桥接：在早期串行/并行通信卡（如RS-232/RS-485接口电路）中，作为地址/数据总线的方向控制与电平缓冲单元，支持多主设备共享总线。 - 测试与测量设备：在逻辑分析仪、ATE（自动测试设备）的信号调理模块中，用作高速数据通路的驱动/接收/方向切换，确保信号无失真传输。 - 老式计算机与嵌入式系统：常见于8/16位微处理器（如Z80、8086）系统中，承担CPU与内存、外设间的双向数据缓冲与总线隔离，支持读/写操作模式切换（通过DIR和OE引脚控制）。 需注意：该器件为双极型TTL工艺，功耗较高、已停产（NRND状态），现多用于军工、航天等对可靠性及长期供货有特殊要求的存量系统维护或替代升级场景，新设计建议选用TI的更先进CMOS系列（如LVC、AUP）替代。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC INVERTER QUAD 4-INPUT 20DIP缓冲器和线路驱动器 Octal Buffer/Line Driver |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

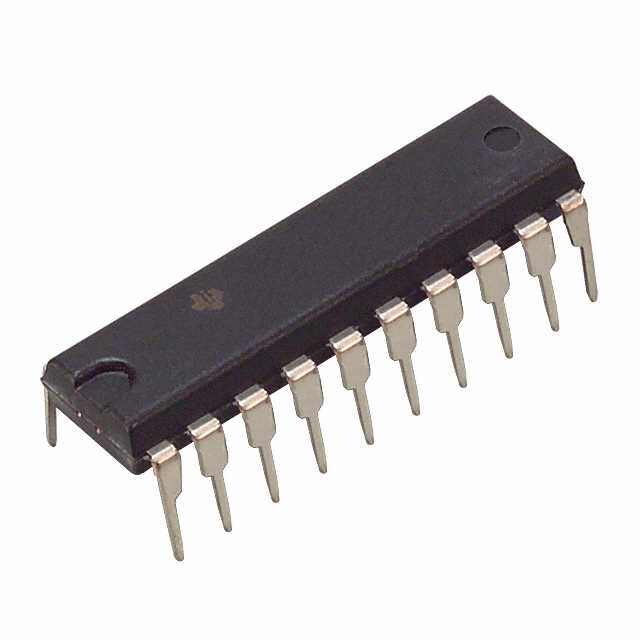

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments SN74AS756N74AS |
| 数据手册 | http://www.ti.com/lit/pdf/sdas040b |
| 产品型号 | SN74AS756N |
| PCN设计/规格 | |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 19 ns at 4.5 V to 5.5 V |
| 低电平输出电流 | 64 mA |
| 供应商器件封装 | 20-PDIP |
| 元件数 | 2 |
| 其它名称 | 296-33817-5 |
| 包装 | 管件 |
| 单位重量 | 1.199 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-20 |
| 工作温度 | 0°C ~ 70°C |
| 工厂包装数量 | 20 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 极性 | Inverting |
| 标准包装 | 20 |
| 每元件位数 | 4 |
| 每芯片的通道数量 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | -，64mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电源电流 | 0.095 mA |
| 系列 | SN74AS756 |
| 输入线路数量 | 8 |
| 输出类型 | 3-State, Open Collector |
| 输出线路数量 | 8 |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
| 逻辑系列 | AS |
| 高电平输出电流 | - 0.1 mA |
