Datasheet下载- 型号： SN74ALVC16334DGVR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ALVC16334DGVR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ALVC16334DGVR价格参考。Texas InstrumentsSN74ALVC16334DGVR封装/规格：未分类， 暂无。您可以下载SN74ALVC16334DGVR参考资料、Datasheet数据手册功能说明书，资料中有SN74ALVC16334DGVR 详细功能的应用电路图电压和使用方法及教程。
SN74ALVC16334DGVR 是德州仪器（Texas Instruments）推出的16位同相三态总线收发器，属于低电压CMOS（ALVC系列），具有3.3V供电、支持5V容限输入（I/O耐压达5.5V），采用TVSOP-48封装（DGVR）。其核心功能是实现双向、可配置方向控制（DIR引脚）和三态输出使能（OE#），适用于高速、低功耗的板级数据总线隔离与电平转换场景。 典型应用场景包括： 1. 多处理器/模块间数据总线共享：在FPGA、DSP、ARM主控与外设（如ADC、存储器、接口芯片）之间提供可编程方向的数据通路，避免总线冲突； 2. 电平转换桥接：因输入可耐受5V信号而输出为3.3V逻辑电平，常用于3.3V系统与5V TTL/LVTTL器件（如传统CPLD、部分传感器）间的兼容通信； 3. 热插拔与电源时序管理：三态输出特性支持在系统上电/断电过程中隔离未供电模块，提升可靠性； 4. 内存或地址总线驱动扩展：增强总线驱动能力，驱动长走线或多负载（如多个SRAM或Flash器件）； 5. 测试与调试接口复用：通过DIR/OE#动态切换数据流向，辅助JTAG、边界扫描或在线调试信号复用。 该器件不适用于模拟信号传输或高频串行协议（如PCIe、USB），其最大工作频率约150MHz（典型值），适用于中低速并行总线系统。设计时需注意PCB布局、电源去耦及OE#/DIR信号的时序配合，以确保稳定通信。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC UNIV BUS DVR 16BIT 48TVSOP |
| 产品分类 | 逻辑 - 通用总线函数 |
| 品牌 | Texas Instruments |
| 数据手册 | |

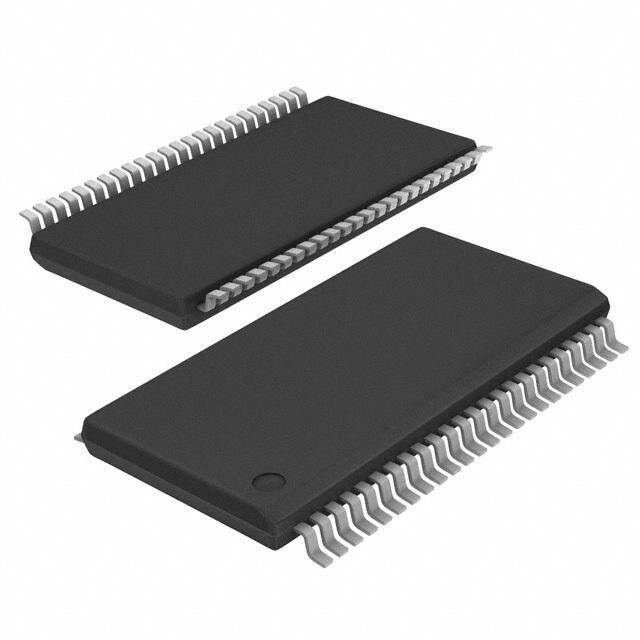

| 产品图片 |
|
| 产品型号 | SN74ALVC16334DGVR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALVC |
| 产品目录页面 | |
| 供应商器件封装 | 48-TVSOP |
| 其它名称 | 296-5130-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 48-TFSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 电压-电源 | 1.65 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电路数 | 16 位 |
| 输入数 | - |
| 逻辑类型 | 通用总线驱动器 |
