Datasheet下载- 型号： SN74ACT533N
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ACT533N由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ACT533N价格参考。Texas InstrumentsSN74ACT533N封装/规格：未分类， 暂无。您可以下载SN74ACT533N参考资料、Datasheet数据手册功能说明书，资料中有SN74ACT533N 详细功能的应用电路图电压和使用方法及教程。
SN74ACT533N 是德州仪器（Texas Instruments）推出的一款高速CMOS 8位透明D型锁存器（带三态输出），具有反相输出（Q̄）和输出使能（OE）控制功能。其典型应用场景包括： 1. 数据缓冲与暂存：在微处理器系统、FPGA或ASIC接口中，用于临时锁存地址、数据或控制信号，解决时序匹配问题，如在总线共享系统中隔离读/写操作。 2. 地址锁存：在8位微控制器（如8051、Z80等）扩展外部存储器或I/O时，配合ALE信号锁存低8位地址（A0–A7），实现地址/数据复用总线的分离。 3. 电平转换与驱动增强：ACT系列兼容TTL电平，驱动能力强（±24mA），可直接驱动LED、继电器或长印制线，常用于工业控制板、测试设备中的信号整形与负载驱动。 4. 状态保持与同步采样：在数据采集系统中，用于在特定时钟边沿捕获并保持模拟-数字转换器（ADC）输出数据，确保后续电路处理稳定数据。 5. 总线隔离与多路复用：利用三态输出特性，多个SN74ACT533N可共用同一数据总线，通过OE信号实现分时访问，常见于通信模块、仪器仪表背板设计。 该器件工作电压为4.5V–5.5V，具备高噪声容限、低功耗及优异的扇出能力，适用于工业控制、通信设备、测试测量及嵌入式系统等对可靠性与时序要求较高的场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OCT TRANSP D-TYP LATCH 20-DIP闭锁 Tri-St Octal D-Type |
| 产品分类 | 逻辑 - 锁销集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

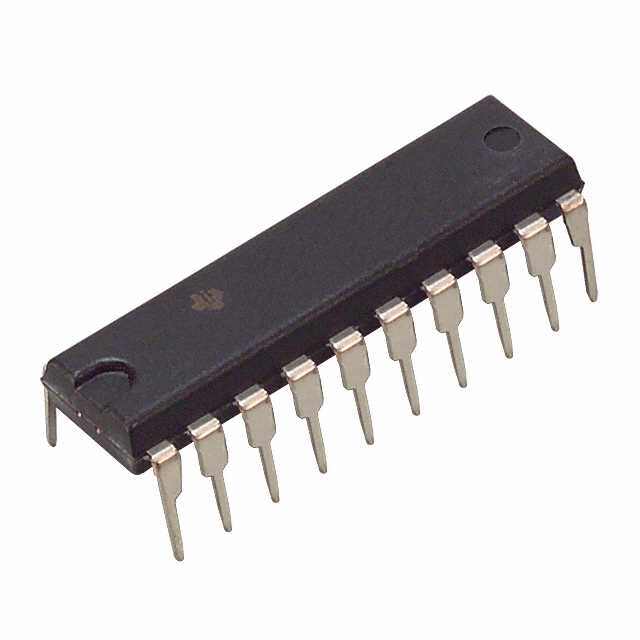

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,闭锁,Texas Instruments SN74ACT533N74ACT |
| 数据手册 | |
| 产品型号 | SN74ACT533N |
| PCN设计/规格 | |
| 产品目录页面 | |
| 产品种类 | 闭锁 |
| 传播延迟时间 | 10.5 ns at 5 V |
| 低电平输出电流 | 32 mA |
| 供应商器件封装 | 20-PDIP |
| 其它名称 | 296-4426-5 |
| 包装 | 管件 |
| 单位重量 | 1.199 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 20-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-20 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 20 |
| 延迟时间-传播 | 2.5ns |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 20 |
| 独立电路 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路 | 8:8 |
| 电路数量 | 8 Circuit |
| 系列 | SN74ACT533 |
| 输入线路数量 | 3 Line |
| 输出类型 | 三态 |
| 输出线路数量 | 1 Line |
| 逻辑类型 | D 型透明锁存器 |
| 逻辑系列 | 74ACT |
| 高电平输出电流 | - 24 mA |
